Gli elettromandrini e mandrini per macchine utensili progettati e costruiti da OMLAT sono da 50 anni sinonimi di innovazione produttiva e di precisione tecnica. Una tradizione che si è trasformata in rapporto di fiducia con molti partner, del cui successo OMLAT si compiace.
Recentemente la tecnologia dell'elettromandrino si è diffusa in tutti quei settori in cui si rendono necessarie lavorazioni ad alta velocità di taglio, per ridurre tempi e costi e per assicurare affidabilità e perfezione: legno, plastica, alluminio, vetro, materiali compositi, grafite.
Una evoluzione tecnologica alla quale il know how OMLAT è in grado di rispondere con la soluzione ideale per tutte quelle lavorazioni meccaniche di precisione che richiedono di sommare in un unico oggetto potenza, velocità, rigidezza strutturale, semplicità di applicazione.
Gli elettromandrini e mandrini OMLAT sono infatti proprio questo affidabile concentrato di tecnologia e di precisione, che risponde bene ai fabbisogni di chiunque intenda produrre ad alti livelli qualitativi.
|
|

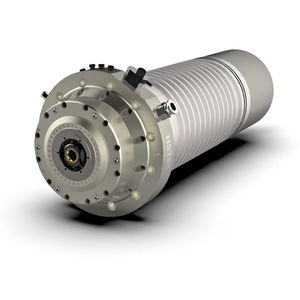

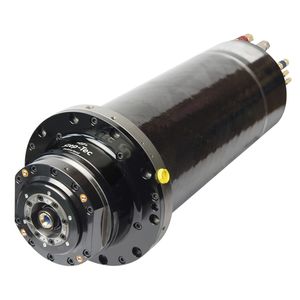

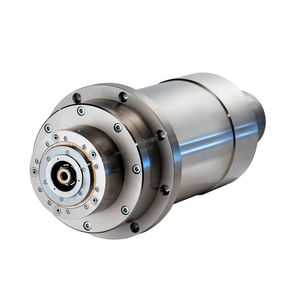

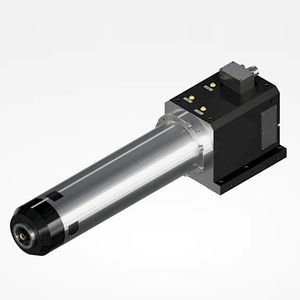

La linea di prodotti DELTA raccoglie una serie di elettromandrini per fresatura ad alta velocità che rappresentano quanto di meglio si possa reperire oggi sul mercato mondiale.
Lo studio attento dei cicli di lavoro eseguiti sulle macchine utensili nelle lavorazioni su materiali diversi (alluminio,plastica,legno,graffite) ha permesso ad OMLAT di studiare una serie di elettromandrini ottimizzati a tali lavorazioni.
La velocità di rotazione, la curva di potenza e coppia, il tipo di attacco utensile ed il relativo sistema di sbloccaggio, il tipo di cuscinetti a sfere utilizzati, tutti questi fattori sono stati scientificamente amalgamati con l'obbiettivo di realizzare elettromandrini performanti e molto affidabili nel tempo.
|
|

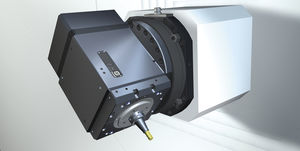

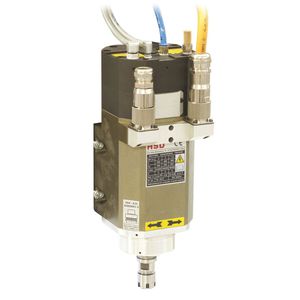

Gli aggregati per elettromandrini della Linea Legno consentono di eseguire un'ampia gamma di lavorazioni che includono la fresatura, la foratura e il taglio.
Tutti gli aggregati HSK e ISO sono ricavati dal pieno in alluminio Avional, in modo da garantire una struttura più solida e resistenza nel tempo per qualsiasi tipologia di lavorazione.
La Linea Legno viene costantemente arricchita di nuovi modelli; ne sono un esempio gli ultimissimi aggregati ad olio.
Ogni componente meccanico, pneumatico ed elettronico, utilizzato per la realizzazione dei rinvii angolari HSD, subisce una doppia fase di controllo, che garantisce ottimi standard qualitativi.
HSD è leader in Italia nella produzione di aggregati per elettromandrini
|
|

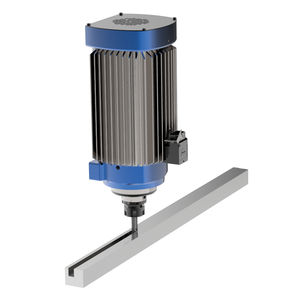

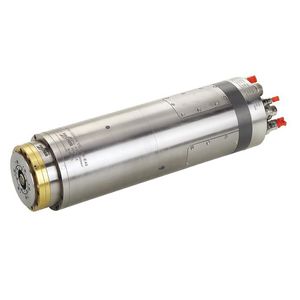

Un moderno Elettromandrino per concreti risultati in fresatura.
Molte fresatrici,sia vecchie che nuove, nonostante una notevole potenza, non riescono a raggiungere un elevato numero di giri necessario per ottimizzare le operazioni di finitura.
Le basse velocità limitano anche notevolmente i vantaggi delle più moderne applicazioni CNC.
Risultati: tempi di lavorazione molto più lunghi e perdita di capacità produttiva.
Noi offriamo un’ottima soluzione a queste problematiche: mandrino ad alta velocità Pokolm-Voha, per ottenere risultati sempre più vantaggiosi.
|
|

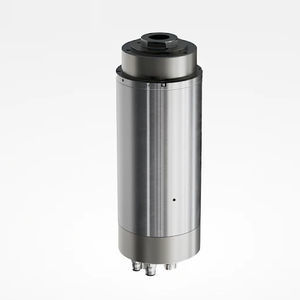

Mandrino a motore Type 4025
Features:
Diametro di serraggio: 33 mm
Numero di giri: 5.000 - 60.000 min-1
Potenza: max. 1.000 W
Coppia: max. 4,8 Ncm
Supporto: 2 x ceramica, 1 x acciaio, lubrificazione perenne
Sostituzione dell'attrezzo: manopola bloccaggio
Capacità del mandrino: 0,3 - 4,0 mm (1/8")
Raffreddamento: ventola
|
|

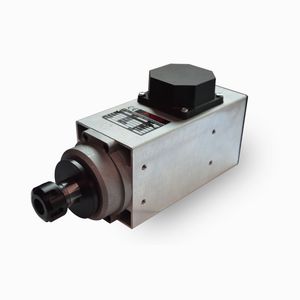

Mandrino a motore Type 4060 ER
Features:
Diametro di serraggio: 60 mm
Numero di giri: 3.000 - 24.000 min-1
Potenza: max. 2.700 W
Coppia: max. 200 Ncm
Supporto: 3 x acciaio, lubrificazione perenne
Sostituzione dell'attrezzo: meccanico
Capacità del mandrino: 0,5 - 7,0 mm (ER 11)
Raffreddamento: per dispositivo di bloccaggio
Bloccaggio: aria di blocco
|
|
|
|
|
|
L’elettromandrino ECR16 (asincrono trifase)è provvisto di albero integrale,forato e con sistema adduzione acqua brevettato VEM,raffreddato ad aria,pinza per cambio rapido dell’utensile cono MAS BT 40. Ideale per operazioni di fresatura, contornatura ed incisione di vetro, marmo e granito.
CARATTERISTICHE TECNICHE:
STATORE: Con avvolgimento a doppia impregnazione.
CLASSE D’ISOLAMENTO: F o superiore.
CUSCINETTI: Anteriori: Coppia cuscinetti a contatto obliquo
precaricati di precisione per carichi radiali
assiali.
Posteriore: Coppia cuscinetti a contatto
obliquoprecaricati di precisione.
ROTORE: A gabbia di scoiattolo.
CARCASSA: Ricavata da estruso di alluminio ad alta
resistenza.
CALOTTE: Anteriore e posteriore in ghisa.
RAFFREDDAMENTO: Autoventilato.
SERVIZIO: S1.
VELOCITA’: 2.800÷10.000 rpm. (12.000 rpm. Su richiesta)
POTENZA: 12,5 Cv. /9,2 kW. (4 poli,- 100 Hz.).
PROTEZIONE: IP55.
MANICOTTO: Girevole per l’allacciamento idrico
(BREVETTATO).
CAMBIO RAPIDO UTENSILE: Pneumatico.
CONO STANDARD: MAS-BT 40
OPTIONAL SU RICHIESTA: Verniciatura, potenze e polarità diverse.
Cono ISO 40, Resolver, o ruota fonica per orientamento, IV asse, sensore
di rilevazione collisioni e vibrazioni, Kit manutenzione.
|
|
Elettromandrino
EP
Per operazioni di contornatura ed incisione di marmo e granito
- Potenza: 3 Cv/2,2 kW
- Velocitá: 2.800÷10.000 RPM
- Raffreddamento ad aria
- Albero forato per il passaggio dell’acqua sull’utensile (sistema brevettato)
- Cono 1/2” GAS
- Potenze e polaritá diversa su richiesta
|
|
Gruppo mandrino
EB V1
Calibratura, levigatura, lucidatura di marmo, granito, ceramica
- Albero forato per il passaggio dell’acqua
- Manicotto girevole per l’allacciamento idrico
- Movimentazione manuale tramite volantino
- Corsa albero mandrino:
EB 13 V1 = 45 mm
EB 16 V1 = 65 mm
|
|
Gruppo attestatori
EA 200
- Esecuzione con disco a DX o SX
- Ingombro che permette tagli di 200 mm
- Fornito di flangia controflangia Ø 165 mm e dado di bloccaggio
- Rinvio angolare rapp 1:1 - 1:1,2 (in riduzione)
- Dimensioni max disco Ø 400 mm
- Albero Ø 40 mm
- Usare olio Mobil Gear 630 o corrispondente
|
|
Gruppo attestatori
EA 15
- Esecuzione con disco a DX o SX
- Ingombro che permette tagli di 150 mm
- Fornito di flangia controflangia Ø 165 mm e dado di bloccaggio
- Rinvio angolare rapp 1:1 - 1:1,5
- Dimensioni max disco Ø 350 mm
- Albero Ø 30 mm (Ø 40 mm su richiesta)
- Usare olio Mobil Gear 630 o corrispondente
|
|
Gruppo mandrino
EB
Per calibratura, bisellatura, levigatura di marmo, granito, ceramica
- Albero forato per il passaggio dell’acqua
- Manicotto girevole per l’allacciamento idrico
- Movimentazione con cilindri
- Corsa albero mandrino: EB 13 = 50 mm, EB 16 = 80 mm
- Fermo meccanico
- Optionals:
corsa albero mandrino: EB 13 = 70 mm, EB 16 = 100 mm
cilindri Ø 40 mm
|
|

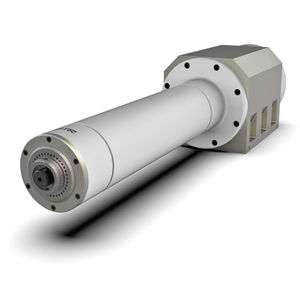

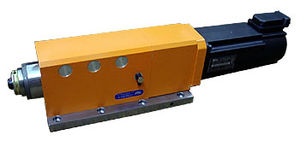

Milling 8 kW
Il modulo applicativo Milling 8 kW KUKA presenta componenti ed utensili speciἀci per l’applicazione, quando un robot è impiegato quale macchina di ἀnitura nell’ambito della fresatura. Milling 8 kW è dotato di uno speciale mandrino elettrico di 8 kW di potenza nominale per la lavorazione ad asportazione di trucioli, che trova impiego specialmente nella lavorazione di materiali da costruzione leggeri, quali la plastica, il legno o il materiale espanso. dal mandrino HSc con relativo controllo allo speciale software di fresatura il modulo applicativo include tutto il necessario per equipaggiare un robot in modo semplice e veloce ed ottenere un’unità di fresatura di grande potenza.
|
|

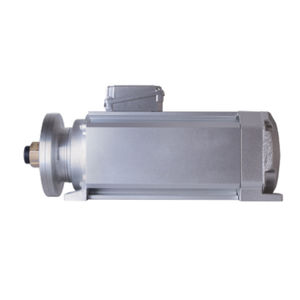

L’elettromandrino (asincrono trifase)modello Vitrum è provvisto di albero integrale,ideale per operazioni di levigatura e lucidatura di lastre di vetro.
CARATTERISTICHE TECNICHE:
STATORE: Con avvolgimento a doppia impregnazione.
CLASSE D’ISOLAMENTO: F o superiore.
CUSCINETTI: Anteriore: Coppia cuscinetti a contatto
obliquo.
Posteriore: radiale rigido.
ROTORE: A gabbia di scoiattolo.
CARCASSA: Ricavata da estruso di alluminio ad alta
resistenza.
CALOTTE: Anteriore e posteriore in ghisa.
RAFFREDDAMENTO: Auto-ventilato.
VELOCITA’: 1.400 – 3.500 rpm.
POTENZA: 1,5-2,5 Cv./ 1,1-1,8 kW.
PROTEZIONE: IP55.
OPTIONAL SU RICHIESTA: Verniciatura, potenze e polarità diverse.
|
|
Mandrino a motore Type 4015 DC
Features:
Diametro di serraggio: 25,4 mm
Numero di giri: 5.000 - 80.000 min-1
Potenza: max. 300 W
Coppia: max. 4 Ncm
Supporto: 3 x ceramica, lubrificazione perenne
Sostituzione dell'attrezzo: meccanico
Capacità del mandrino: 0,5 - 4,0 mm (1/8")
Raffreddamento: per dispositivo di bloccaggio
Bloccaggio: aria di blocco
|
|
|
|
|
|
L’ elettromandrino ECR11(asincrono trifase)è provvisto di albero integrale, forato e con sistema adduzione acqua brevettato VEM, raffreddato ad acqua, pinza per cambio rapido dell’utensile. Ideale per operazioni di fresatura, contornatura ed incisione di marmo e granito.
CARATTERISTICHE TECNICHE:
STATORE: Con avvolgimento a doppia impregnazione.
CLASSE D’ISOLAMENTO: F o superiore.
CUSCINETTI: Anteriori: Coppia cuscinetti a contatto
obliquo precaricati di precisione per carichi
radiali e assiali.
Posteriore: Coppia cuscinetti a contatto
obliquo precaricati di precisione.
ROTORE: A gabbia di scoiattolo
CARCASSA: Ricavata da lingotto di alluminio ad alta
resistenza.
CALOTTE: Anteriore e posteriore in ghisa.
RAFFREDDAMENTO: Ad acqua.
VELOCITA’: 2.800÷15.000 rpm.
POTENZA: 3 Cv. /2,2 kW. 4,5 Cv. / 3,3 kW.
PROTEZIONE: IP55.
MANICOTTO: Girevole per l’allacciamento idrico
(BREVETTATO).
CAMBIO RAPIDO UTENSILE: Con pistone pneumatico.
CONO STANDARD: MAS-BT 30
OPTIONAL SU RICHIESTA: Verniciatura, potenze e polarità diverse,
gradi di bilanciatura inferiori.
Cono: ISO 30; Kit manutenzione.
|
|
Elettromandrino
TO 16
Con cambio rapido dell’utensile per operazioni di taglio, contornatura ed incisione di marmo e granito.
- Potenza 12 kW /16 Cv. a 4.500 RPM
- Velocità max.: 12000 RPM
- Raffreddamento: ad acqua
- Albero forato per il passaggio dell'acqua dell’acqua sull‘utensile (sist. brevettatto)
- Cambio rapido dell’utensile con pistone pneumatico
- Cono ISO 40
- Potenze e polarita‘ diversa su richiesta
- Ruota fonica per orientamento
|
|
|
|
|
|
|

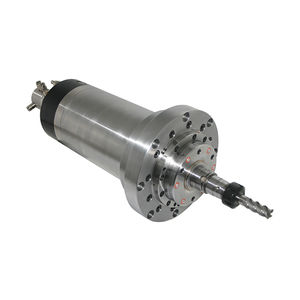

LINEA TEF - Questi elettromandrini sono studiati per sopperire alla carenza di velocità di rotazione dell'utensile sulle fresatrici tradizionali e sui centri di lavoro. Infatti queste macchine, robuste e ideali per medie e grosse asportazioni, sono limitate qualora si debbano utilizzare frese di diametri molto piccoli o quando necessitano velocità periferiche dell'utensile elevate. Con una semplice operazione si ottiene una trasformazione radicale della potenzialità produttive della macchina tradizionale. Inoltre, trattandosi di elettromandrini ad alta frequenza, non esistono vibrazioni dovute a cinematismi in movimento della macchina, e si ottiene perciò una estrema fedeltà delle caratteristiche originali della medesima proprio in funzione della mancanza di riscaldamento. La grande precisione costruttiva permette a questi elettromandrini di assolvere anche compiti di rettifica quando si presentano delle sagome particolari dove le tolleranze sono molto ristrette. Utilizzando gli assi della macchina per gli spostamenti e mole diamante, che non richiedono diamantatura, si possono realizzare profili molto impegnativi con la sicurezza della geometria ed un'ottima finitura superficiale che evita l'aggiustaggio manuale.
|
|
|
Negli elettromandrini è un optional il dispositivo Asse "C" ad ingranaggi per lavorazione del legno con il 4° asse
|
|
|
|
|
|

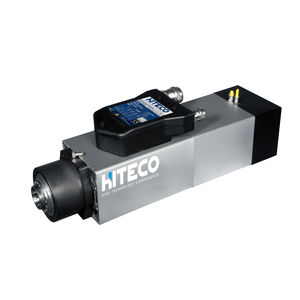

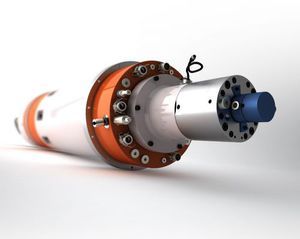

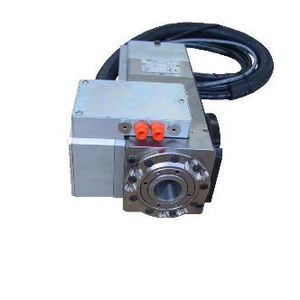

Dopo aver progettato, costruito e venduto con ottimi risultati una linea di elettromandrini raffreddati a liquido dedicati alle macchine per la lavorazione del legno, OMLAT ha sviluppato una nuova gamma di elettromandrini denominata DELTA AIR.
Questo nuovo prodotto è raffreddato ad aria tramite una ventola azionata da un motore proprio. La riduzione dei costi è notevole e la gestione dell’elettromandrino da parte del cliente sarà molto semplificata.
Un’altra peculiarità vincente di questo nuovo modello risiede nella possibilità di poter smontare e sostituire la cartuccia (costituita da naso + albero + cuscinetti anteriori e posteriori) in soli 3 minuti. L’operazione di sostituzione può essere eseguita direttamente da un manutentore senza richiedere l’intervento di un tecnico OMLAT.
Le versabili caratteristiche dell’elettromandrino DELTA AIR sono di seguito elencate:
-Attacco utensile (HSK o ISO)
-Naso elettromandrino (LN – naso lungo o SN – naso corto)
-Velocità (18000rpm o 24000rpm)
-Poli (2 o 4)
-Voltaggio (220V o 380V)
-Potenza (5kW, 7,5kW o 12kW)
|
|
|
3 tagli di Potenza (7.5kW - 12kW - 15kW) in un solo elettromandrino che può essere a velocità 24000rpm o a velocità 30000rpm
|
|

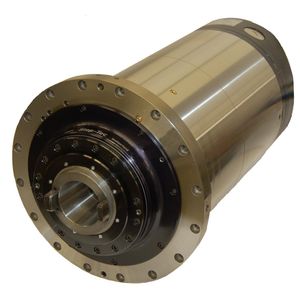

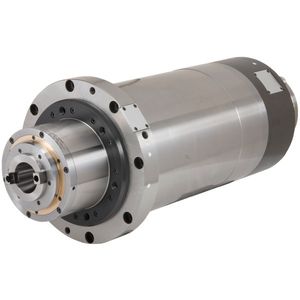

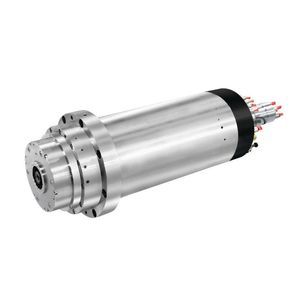

La Omlat ha progettato e realizzato una linea di elettromandrini specifica per lavorazioni delle leghe leggere per l’industria aeronautica ed aerospaziale americana.
La caratteristica peculiare di questi elettromandrini è di unire all’alta velocità di rotazione caratteristiche di potenza erogata fino a poco tempo fa impensabili.
Elenchiamo un esempio pratico :
- velocità di rotazione n 24.000/1’
- potenza (S1/100%) kW 80
- attacco utensile HSK A63
Un altro esempio realizzato particolarmente interessante :
- velocità di rotazione n 18.000/1’
- potenza (S1/100%) kW 101
- attacco utensile HSK A100
Tali elettromandrini permettono di lavorare particolari ricavati dal pieno in tempi decisamente ridotti rispetto al passato, con miglioramento anche delle superfici lavorate.
|
|

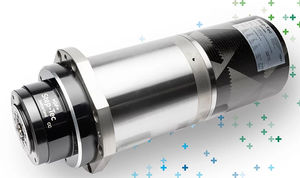

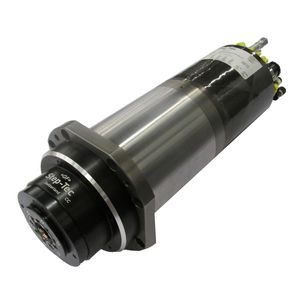

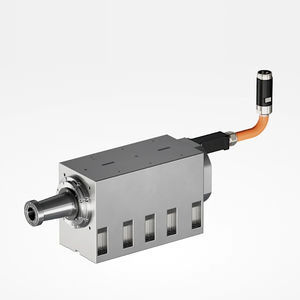

Elettromandrino a "cartuccia" per fresatura:
Diametro corpo= Ø 136
Attacco = HSK E-50
Potenza = 17kW
Coppia = 11Nm
|
|
|
loclità La costante evoluzione tecnologica, in oltre 60 anni di attività, ha permesso alla ditta Omlat SpA di diventare leader mondiale nella progettazione e realizzazione di mandrini/ elettromandrini per il settore della macchine utensili. La riconosciuta peculiarità della Omlat SpA, di realizzare interamente il ciclo produttivo, è condizione ritenuta qualificante per l’alto livello di professionalità che oltre 200 addetti conferiscono all’intera gamma di produzione.
|
|
|
La Omlat ha progettato e realizzato una linea di elettromandrini per lavorazione del granito e del marmo. Elenchiamo le caratteristiche dell’elettromandrino: - Dimensione L=557 mm - Velocità di rotazione n 10.000 min-1 - Potenza (S1/100%) 15 kW - Momento torcente (S1/100%): 24 Nm - Lubrificazione cuscinetti: grasso - Attacco utensile: BT 40 con bloccaggio pneumatico
|
|
La ditta OMLAT spa è un’azienda da oltre 60 anni specializzata nella progettazione e realizzazione di mandrini / elettromandrini per il settore delle macchine utensili.
La riconosciuta peculiarità della Omlat di realizzare interamente il ciclo produttivo è ritenuta qualificante per l’alto livello di professionalità che oltre 200 adetti conferiscono all’intera gamma di produzione.
La costante attenzione della Omlat nell’ esaminare e proporre soluzioni finalizzate a migliorare le caratteristiche delle macchine è la base della continua evoluzione del prodotto sia in termini tecnologici che di giusto equilibrio qualità / prezzo.La Omlat mette in evidenza una soluzione in linea con quanto sopraindicato rappresentata da un parte supporto fisso sulla testa macchina e l’altra parte denominata cartuccia che permette una sostituzione rapida dell’elettromandrino riducendo i tempi di sostituzione e di riavvio.
|
|
|
|
|
|
Nell’anno 2004 la OMLAT spa ha studiato e realizzato diverse applicazioni di elettromandrini per rettifica aventi la caratteristica tecnica di non essere dotati di cuscinetti a sfere bensì di boccole idrostatiche .
Tale concetto (cuscino d’olio ad una pressione di circa 60 bar) permette di ottenere una rigidezza dinamica superiore oltre tre volte quella ottenibile con la soluzione meccanica (cuscinetto a sfere) e la conseguente garanzia di finiture di altissimo livello.
Le realizzazioni sono state attuate per rettificatrici tangenziali, per il settore dei cuscinetti di grandi dimensioni e per il settore della rettifica dei cilindri di laminazione.
Sono stati utilizzati motori elettrici sia asincroni che sincroni, in grado di soddisfare pienamente le richieste di progetto sotto l’aspetto delle prestazioni (potenza e velocità di rotazione), unitamente ad un livello di vibrazioni molto basso ed adeguato a lavorazioni di altissima precisione.
L’elevata rigidezza raggiunta da tale sistema permette di sfruttare al meglio utensili dell’ultima generazione , garantendone perciò la miglior resa e durata.
- Velocità di rotazione da n 1800 a 3000 min-1
- Potenza da 35 a 45 kW
- Momento torcente da 100 a 380 Nm
- Mole da ø400mm a ø1000mm
|
|

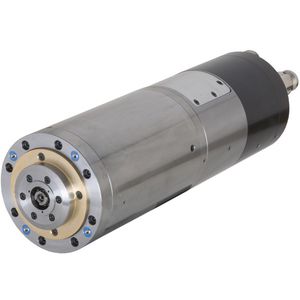

La Omlat ha progettato e realizzato una linea di elettromandrini per la lavorazione del vetro.
Elenchiamo le caratteristiche dell’elettromandrino:
- Dimensione L=567 mm
- Velocità di rotazione n 14.000 min-1
- Potenza (S1/100%) 8 kW
- Momento torcente (S1/100%): 12.7 Nm
- Lubrificazione cuscinetti: grasso
- Attacco utensile: ISO 40 con bloccaggio pneumatico
|
|

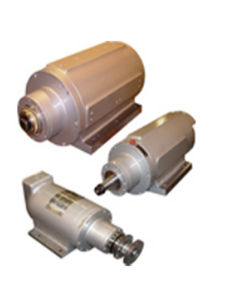

Vengono utilizzate per lavorazioni particolari di rettifica tangenziale o frontale.
Equipaggiano abitualmente rettifiche per piani (di fianco al mandrino principale), frese-pialla oppure transfer.
Le grandi potenze vengono utilizzate sui lapidelli (rettifica frontale con mole a settori).
|
|
Se fino a circa 15 anni equipaggiavano rettificatrici molto specifiche, ora, grazie anche alla notevole flessibilità fornita dall'elettronica, rientrano molto spesso nella configurazione standard di rettifiche normali.
Naturalmente, più ci si addentra nel settore della produzione di serie, più gli elettromandrini trovano spazio di utilizzo; infatti i produttori di cuscinetti, di giunti, di iniettori e pompe sono tutti grandi utilizzatori di questi mezzi.
Inoltre l'evento dell'automatizzazione nella sostituzione della mola ne ha nettamente accresciuto la potenzialità di impiego.
|
|
|
|
vedere i risultati della rubrica seguente :
