Elettrovalvole in OTTONE e ACCIAIO AISI 316.
3 vie Normalmente chiuse e universali.
Azionamento diretto.
Tenute in: Buna (NBR), Viton (FKM), EPDM, Rubino.
Bobine: Standard, Bistabile, Antideflagrante
Connessioni da 1/8" a 1/4" e su base.
Temperatura del fluido fino a 180°C.
La gamma di elettrovalvole 3 vie ad azionamento diretto è particolarmente adatta al controllo di attuatori pneumatici e in applicazioni direttamente sul fluido di processo (aria, gas compatibili con i materiali costruttivi, acqua, vapore, liquidi compatibili con i materiali costruttivi). Le bobine in classe H permettono l'utilizzo fino a 180°C mentre le bobine bistabili consentono un ampio risparmio energetico per applicazioni portatili o dove il riscaldamento deve essere evitato. Le versioni Antideflagranti sono adatte ad ambienti potenzialmente esplosivi.
|
|

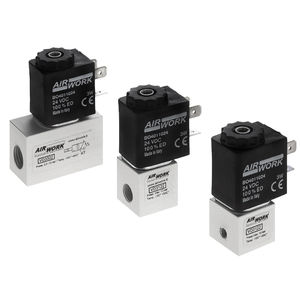

Dati tecnici
Liquido: acqua, aria, liquidi neutri
Temperatura ambientale: -10 - +50 [°C]
Tensione: 230 [V], 50 [hertz]; 24 [V] CC
Potere della bobina: 8.5 [VA]; 6 [W]
Recinzione di protezione: IP 65
Valutazione di dovere: sempre
Posizione di montaggio: facoltativo
Materiali
# guarnizione - NBR
# corpo - ottone
|
|
|
|
|
|

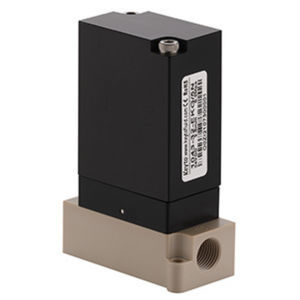

In un sempre maggiore numero di applicazioni è necessario evitare che fenomeni di ossidazione possano interessare parti degli impianti e della strumentazione.
Per venire incontro a questa esigenza, SIRAI® ha progettato una nuova serie di elettrovalvole caratterizzate dalla elevata qualità del materiale del corpo, realizzato in PPS. Oltre a risolvere definitivamente il problema dell’ossidazione, queste soluzioni permettono di ridurre anche la sedimentazione del calcare.
La scelta di utilizzare un tecnopolimero di elevata qualità, particolarmente resistente ad aggressioni chimiche e fisiche, consente di utilizzare le valvole di questa serie per il controllo di un range molto ampio di fluidi, tra cui vapore a bassa pressione.
Il PPS presenta inoltre un buon livello di tolleranza all’esposizione ai raggi ultravioletti ed alle fiamme.
Queste caratteristiche, insieme con altre peculiarità del progetto, fanno di queste valvole la soluzione ideale per svariate applicazioni, in particolare nel settore delle piccole autoclavi di sterilizzazione.
Le valvole sono disponibili in esecuzione 2/2, sia NC che NA, e 3/2, con attacchi filettati da 1/8” o portagomma. Sugli stessi elevati standard qualitativi si attesta, anche la parte elettrica.
L’elettromagnete, di dimensioni contenute e con un perfetto equilibrio tra potenza assorbita e resa magnetica, è disponibile in classe “F” o “H”, anche in esecuzione omologata secondo i principali standard internazionali.
|
|
|
Le elettrovalvole a solenoide per tutti gli usi a tre vie di Alcon sono ideali per la mescolanza, la diversione e lo scarico delle applicazioni. Le serie U31, U32 e U33 caratterizzano un disegno compatto disponibile in vasta gamma o orifizi. Queste valvole sono pressione zero stimata ed offrono una scelta dei materiali della valvola per il relativi corpo e guarnizioni.
|
|
|
|
|
|

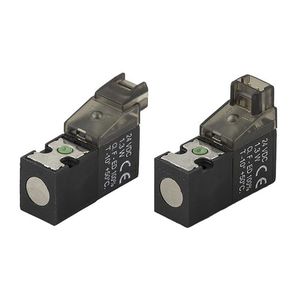

La tecnologia miniatura pneumatica marginale dell'elettrovalvola a solenoide aumenta la prestazione nel flusso, nell'efficienza, nell'abilità di configurazione e nell'affidabilità in un disegno molto compatto. Le elettrovalvole a solenoide di serie del magnum sono ideali per la richiesta molti medica, industriale, il semiconduttore e le applicazioni fluide di strumentazione analitica.
Gli assistenti tecnici pneumatici ed i progettisti di potere fluido stanno sfidandi a realizzare il maggiori flusso ed efficienze tramite le elettrovalvole a solenoide miniatura mentre non sacrificavano lo spazio del sistema. Poiché le elettrovalvole a solenoide del magnum hanno un efficace orifizio molto più grande che le elettrovalvole a solenoide correnti di tecnologia 10mm, realizzeranno due volte il flusso alla stessa pressione. Ciò permette agli assistenti tecnici di aumentare la risposta di sistema nell'aria compressa d'attuazione e di ridurre il momento di pressurizzare ed evacuare gli alloggiamenti. In più, il disegno molto efficiente del solenoide richiede circa la metà dell'assorbimento di corrente di energia! Ciò è stata ben ricevuta dai progettisti dei dispositivi portatili, permettendo che loro azionino quasi due volte i loro prodotti lungamente o li permettano a spec. fuori più piccola, l'accenditore e le batterie meno costose.
|
|

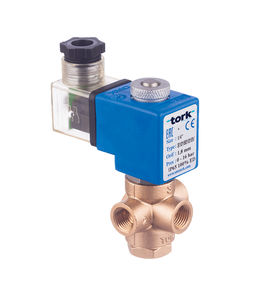

normalmente chiuso
TIPO: B919/920/921
CARATTERISTICHE TECNICHE
Mezzi: acqua, olio, aria
÷ +130°C
Temperatura di mezzi: -10°C
Temperatura ambientale: -10°C
÷ +50°C
Materiale del corpo: ottone (en 12165 di CW617N)
Materiale dell'orifizio: acciaio inossidabile (en 10088-3 di AISI 303)
Materiale dell'operatore: acciaio inossidabile
Materiale della guarnizione: FKM
Potere della bobina: CA 10VA (tenuta)
CA 16VA (afflusso)
CC 7W
Codice categoria di protezione: IP 65 (con il connettore)
Provvigione supplementare manuale standard
|
|
|
La serie VV061 è un'elettrovalvola a solenoide a tre vie azionata diretta progettata per 4 e 8 unità della stazione con il collettore, la valvola, il circuito, la base integrata ed i montaggi compatti formanti una singola unità compatta. Il modello di serie VV061 ha un circuito facoltativo di risparmio di potere che può essere utilizzato per il dovere continuo a lungo termine. Questa unità è disponibile con montaggio della sbavatura o un-tocca e un cavo facoltativo del connettore con lle lunghezze di 300, di 600, o di 1000mm.
|
|
|
3/4 " di elettrovalvola a solenoide universale di capacità elevata (DN22, kv=105 l/min), pressione di funzionamento fino alla barra 2 in tutti i sensi (3/2 di NC, 3/2 di NO, collettore, separatore).
|
|
|
|
