Ha i nervi a fior di pelle, quando vuole ottenere risultati immediati di misurazione? Deve paralizzare la produzione? Ha bisogno di rimuovere un tubo?
SERV-CLIP® punto di misurazione, Come funziona?
Tempo di montaggio: meno di 3 MINUTI www.servclip.com
Posso misurare subito, SENZA rimuovere le tubature?
Si, con due opzioni a portata di mano
Tipo 1 : Montaggio sotto pressione
(SENZA FERMARE la produzione! )
Tipo 2 : Montaggio senza pressione (opzioni più economica)
Si può montare sopra la valvola M 16x2 Sensori, Manometri e altri accessori per misurare:
* Volume di flusso (*) fluid-Check® (fino a 600 litros/minuti)
* Fuga (*) fluid-Check® (da 0,02 litros/minuti)
* Pressione fluid-Check®
* Temperatura (*) fluid-Check®
* Contenuto d’acqua in oleo-aqua sensori (*)
* Prove d’olio
* Contatori di particelle
* Ventilazione
* Montaggio di filtri
(*) é solo possibile con SC Tipo 2- senza pressione, dopo il montaggio accendere la macchina.
Risolva RAPIDO ed ECONOMICAMENTE i suoi problemi di misurazione e mantenimento preventivo con serv-Clip®
Per citare il sensore di volume di flusso (QS) o di fuga (LS) ti preghiamo di compilare il diametro esterno e interno (mm o pollici) di acciaio al carbonio tubo in cui si desidera effettuare le misurazioni.
|
|
Monitor portare-libero dei sensori di portata del TURCK attendibilmente il flusso dei mezzi gassosi e liquidi. Il funzionamento calorimetrico dei sensori è basato per principio di trasporto di calore/perdita di calore, cioè, quando il liquido si muove sopra la sonda di rilevamento heated, il calore è condotto a partire dal sensore. La perdita di calore è così una misura della velocità di flusso.
Ci sono inserzione e sensori in-linea disponibili che possono anche essere utilizzati nelle zone pericolose di esplosione secondo ATEX 100a. versioni di Cliente-specific riguardo ai disegni, ai materiali ed ai collegamenti speciali del carter a richiesta.
|
|
|
|
|
|

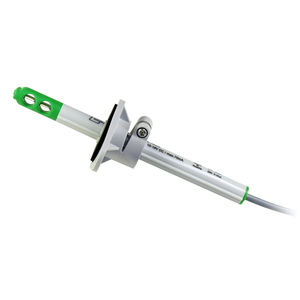

GH del Scorrere-Sensore ss 20.60 di SCHMIDT®, per temperatura elevata fino a °C 350
La tecnologia di SCHMIDT ha sviluppato una versione a temperatura elevata degli ss 20.60 per l'applicazione nella temperatura di funzionamento fino a °C 350 - in breve cronometrare persino 400 °C.
Il sensore differisce formalmente nella punta di ceramica bianca. La maggior parte delle modifiche sono state apportate all'interno del sensore ed i moduli sono progettati secondo la specifica elevata.
Processi i nuovi di unità elettronici progettati completi i risultati della misura e fornisce un'uscita digitale ed analogue di velocità di flusso così come la temperatura. Il nuovo indicatore di condizione m/c visualizza le informazioni sulla velocità di flusso corrente e sulla condizione dei sensori. dovuto il concetto modulare l'unità può anche essere fornita con le interfacce bus del campo. I sensori con le interfacce bus del campo possono calcolare il kg/h o la m. ³ /min. e così disburdens il PLC di sorveglianza. Il sensore dà ulteriormente l'accesso alle relative informazioni di condizione e che permette che il PLC informi l'utente circa i difetti del sensore.
Applicazioni:
Controllo del flusso dei processi di combustione, controllo del bruciatore, misura dei gas trattati, misura dei banchi di prova, misura della massa di flusso di flusso di volume di velocità di flusso nei processi di sterilizzazione e degli impianti d'essiccamento.
Dati tecnici
Disegno: Sensore di immersione con il trasduttore integrato
Applicazione: Aria libera ed aria guida in condotti da 25 a 1.000 millimetri
Gamma di misurazione: 0.2... 20 m/s
Pressione atmosferica
°C 350 di temperatura 0...
Montaggio: Filetto del ½ di G
Uscita Analogue: 0... 10 V, 0/4... 20 di mA
Impulso o commutazione dell'uscita di Digitahi (10 - 100 hertz)
Alimentazione elettrica: 24 CC di V/approssimativamente 150 mA
Versione del bus del campo: DP di Profibus, rete del dispositivo
|
|
|
|
|
|
L'energia di risparmio è un'edizione importante per tutti i tipi di funzionamenti di industria con l'aria compressa. Le nuove sonde della serie di SONOAIR, appartenenti ai nostri dispositivi di alta precisione di misura, sono dotate di molti nuovi particolari. Queste sonde possono rilevare il consumo di aria compressa e di gas non-combustible così come le perdite di perdita. Esiste tre serie differenti del dispositivo: Sonde in-linea per i diametri del tubo di 15 - 50 millimetri, sonde di inserzione per i tubi con un diametro fra 50 e 1000 millimetri ed i dispositivi uniti. Gli ultimi non solo rilevano la portata ma anche la temperatura e la pressione all'interno del tubo. Per le interpretazioni sul posto esiste dispositivi o interfacce integrati per per mezzo di un PC o di un computer portatile. Alternativamente, i dati misurati possono anche essere memorizzati su un registratore automatico di dati o su una scheda di memoria.
I sistemi possono essere installati facilmente. Mostrano un'alta esattezza di misurazione. Il software supplementare permette le interpretazioni di dati esterni così come i controlli processo di processo dettagliati.
|
|
|
|
|
|
più piccolo dipendente misurabile iniziale di portata su tipo di rotella dell'aletta:
in gas 0.2... 1.6 m/s; in liquidi 0.01... 0.1 m/s
dipendente terminale di portata su tipo di rotella dell'aletta:
in gas 3 m/s; 20 m/s; 40 m/s; 80 m/s; 120 m/s;
in liquidi: 3 m/s; 7.5 m/s; 10m/s; circostanza: nessuna cavitazione
diametro della sonda:
16 millimetri; 25 millimetri; 25/27 di millimetro e 30 millimetri
gamma di temperature di funzionamento:
fino a 100° C; °C 260; °C 370; °C 450 °C e 500
pressione di esercizio massima:
una sovrappressione delle fino a 10 barre (più su su richiesta)
metodo di protezione protetto contro le esplosioni:
Categoria 1G, 1D (zona 0, zona 20); Categoria 2G, 2D (zona 1, zona 21)
materiale del tubo della sonda:
alluminio, acciaio inossidabile, titanio
incl facoltativo. indicazione di senso
incl facoltativo. misura integrale di temperatura
lo special progetta a richiesta
====================================================
Unità compatte per uso nelle Ex-applicazioni:
per gas: Ex II 1/2 G ex d e [ia] IIC T6 e
per polvere: Ex II 1/2 D ex iaD20/tDA21 IP6x TX
sensore per uso nella categoria 1 (rsp di Ex-zona 0. 20)
alloggiamento del trasduttore per l'uso nella categoria 2 (rsp di Ex-zona 1. 21)
sonda con il diametro 25 millimetri nelle lunghezze differenti fra 250 millimetri e 650 millimetri
più piccola portata misurabile iniziale:
in gas 0.3 m/s; in liquidi 0.03 m/s
portata terminale:
in gas 20 m/s; 40 m/s; 80 m/s; 120 m/s
in liquidi: 7.5 m/s; 10m/s;
circostanza: nessuna cavitazione
gamma di temperature di funzionamento:
°C fino a 100; °C 260; 370 °C und 500 °C
|
|
|
|
|
|
|
I prodotti dell'OEM sono costruiti per incontrare il basso costo, requisiti in grande quantità e per misura il terreno comunale o le richieste unicamente specifiche di applicazione del cliente. I tester di portata in peso dell'OEM sono utilizzati in aria, nell'aria compressa, in azoto, in metano, nel gas naturale, nell'anidride carbonica, nell'argon ed in altri gas nelle applicazioni che richiedono i rapporti larghi del turndown (100: 1), sensibilità di flusso debole, nessun pezzi mobili e perdita di pressione trascurabile. Queste uscite analogiche di portata in peso della caratteristica di prodotti vere (senza trasduttori supplementari di temperatura o di pressione) così come la temperatura, uscite dell'allarme e sommare. Gli interruttori di flusso dell'OEM sono utilizzati in liquidi, nei gas ed in residui. Sono adatti idealmente per la protezione della pompa di flusso debole, controllando l'olio lubrificante, rilevando la perdita della guarnizione, verificando il flusso dell'analizzatore, controllando l'acqua di raffreddamento ed altre applicazioni critiche. Caratteristica di questi prodotti disegno industriale robusto dell'acciaio inossidabile di 300 serie senza i pezzi mobili e la perdita di pressione trascurabile. I materiali di costruzione facoltativi includono CPVC con le punte di Hastelloy C-22 per le applicazioni corrosive.
|
|
Sensori di flusso

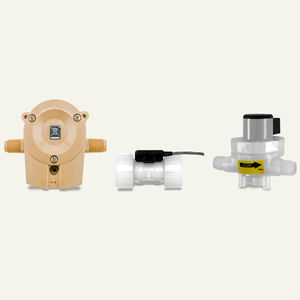

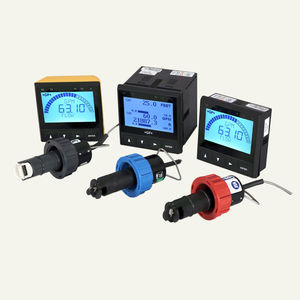

THORNTON offre vario la ruota a pale, lo spargimento di vortice ed i sensori di flusso sanitari della turbina per soddisfare le esigenze della maggior parte delle applicazioni pure di trattamento delle acque. I sensori di flusso astuti trasportano i loro valori precalibrated allo strumento 770MAX per facilità di installazione e della partenza. I sensori di flusso di impulso possono essere utilizzati con gli strumenti 770MAX o M300.
|
|
|
|
|
|
disegno ZG7 (sensore standard):
sonda con un diametro del tubo della sonda di 21.3 millimetri con lo scivolamento della parte di guida della sonda per installazione in condutture/condotti; sonde con una lunghezza dell'installazione di 500 millimetri o di 1000 millimetri,
materiale della sonda:
acciaio inossidabile per uso nelle zone non-hazardous
disegno ZG2 (standrard per la misura mobile):
sonda allungabile con un diametro del tubo della sonda di 42 millimetri per le maggiori profondità di inserzione e le misure mobili
disegno ZG4 (sensore universale):
sonda con un diametro del tubo della sonda di 21.3 millimetri, con lo scivolamento della parte di guida della sonda per installazione in condutture/condotti
disegno ZG5:
sonda con un diametro del tubo della sonda di 21.3 millimetri, con la flangia avvolta e la flangia saldata e integrale
per stabilire contatto con il mezzo
valore misurabile più poco elevato iniziale:
approssimativamente 0.5 m/s
valore misurabile terminale:
40 m/s; 60 m/s e 80 m/s
gamma di temperature di funzionamento:
-20 °C... °C 100; °C 180; °C 240
pressione di esercizio massima:
barra 3 sopra atmosferico
metodo di protezione protetto contro le esplosioni:
Ia IIC T6 di EEx per le zone 1 e 0
materiali della sonda:
acciaio inossidabile, titanio, tantalio e HASTELLOY
diametro necessario dell'apertura di inserzione: 42 millimetri
====================================================
Unità compatte per uso nelle Ex-applicazioni:
per gas: Ex II 1/2 G ex d e [ia] IIC T6 e
per polvere: Ex II 1/2 D ex iaD20/tDA21 IP6x TX
sensore per uso nella categoria 1 (rsp di Ex-zona 0. 20)
alloggiamento del trasduttore per l'uso nella categoria 2 (rsp di Ex-zona 1. 21)
disegno ZG8:
sonda con un diametro del tubo della sonda di 21.3 millimetri, con lo scivolamento della parte di guida della sonda per installazione in condutture/condotti, sonde con differenti lunghezze da 500 millimetri fino a 2000 millimetri
|
|
Sensortechnics è un fornitore e un distributore principali di vasta gamma dei sensori e dei dispositivi di controllo fluido. La cartella del prodotto comprende i sensori di base di pressione, i trasmettitori robusti, i sensori livellati del mezzo sommergibile e la pressione su misura percepenti i sistemi da 1 mbar fino alla barra 1000 così come i sensori livellati liquidi ed i sensori degli interruttori, di flusso, dell'ossigeno e della forza. Ulteriormente, Sensortechnics offre la bolla di aria ultrasonica, la aria-in-linea, il livello liquido ed i rivelatori di controllo del liquido. I dispositivi di controllo fluido includono le elettrovalvole a solenoide miniatura, le pompe a diaframma ed i regolatori elettronici di pressione.
Sensortechnics ha più di 25 anni di esperienza nel provvedere altamente su misura percependo i prodotti e nello sviluppo dei sistemi di controllo fluidi integrati complessi ai clienti dell'OEM universalmente.
|
|
|
|
|
|

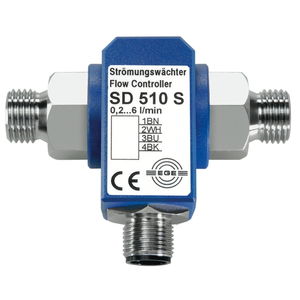

Flussostati
Per controllare la sicurezza delle macchine con soglie on/off o per sorvegliare il buon funzionamento del processo attraverso un segnale analogico sono necessari degli apparecchi :
Polivalenti :
Tutti i fluidi (gassosi, polverulenti, e liquidi), tutti gli ambienti (inox, titanio). Indipendenti dalla pressione, dal senso del fluido o dal diametro del tubo.
Facili da montare :
Ingombri ridotti, raccordi filettati (M12, G1/2 e G1/4) o da processo (Clamp, SMS, DIN) o su « T » a cilindro progressivo.
Totalmente statici :
Nessuna parte in movimento, nessuna perdita di carico ed alcuna manutenzione.
Semplice da regolare :
Con potenziometro o con pulsante a pressione, con indicazione attraverso una rampa di led del flusso, delle soglie e dello stato delle uscite.
Sicurezza pompe :
Anti marcia a secco, cavitazione, protezione guarnizioni.
Sorveglianza circuiti di raffreddamento :
Compressori, forni, stampi ad iniezione, macchine per saldatura.
Controllo della lubrificazione :
Ingranaggi, assi, riduttori, macchine utensili.
Sorveglianza stadi di processo :
Operazioni di miscelazione, trasferimento fluidi, trasformazione.
|
|
Sensori di portata dell'aria basati per principio calorimetrico per aria o i mezzi gassosi. Compatto, preciso, robusto e certo
i sfiato-rapitori sono sensori di portata compatti e autonomi che funzionano secondo un principio calorimetrico. Il principio tiene conto la creazione dei sensori di portata compatti e certi con un rapporto di prezzo/prestazione non possibile con altri principi dirilevamento di fisico medica.
Particolarmente ad un tasso di flusso debole, nessun altro principio di rilevamento può realizzare l'alta esattezza di un sfiato-rapitore.
In primo luogo costruito dai sensori del weber più di 20 anni fa, il weber continua ad aprire la strada ai sensori basati per questo principio.
i sfiato-rapitori sono disponibili come l'inserzione e tipi in-linea. Entrambi sono inoltre disponibili con un'uscita binaria come i switch e del punto vincente registrabile e con un'uscita analog poichè tester con una gamma di misurazione registrabile.
|
|
|
I sensori di flusso (SW) lavorano secondo il principio di misura calorimetrico. Questo principio si basa sull’effetto fisico di assorbimento di calore di un flusso. Il raffreddamento della punta del sensore immersa nel flusso viene registrato e valutato elettronicamente. I sensori di flusso sono un componente essenziale nella sicurezza degli impianti. Sono usati per il rilevamento di liquidi medi per il controllo in pompe.
|
|
Contatore compatto con uscita corrente analogica
4 all'uscita corrente di 20 mA
Una vasta gamma dei formati del tubo
Installazione facile tramite un raccordo della saldatura
La gamma di flusso è registrabile da 10% a 100% della gamma massima specificata
|
|
|
|
|
|
La DPT del sensore di flusso del combustibile è progettata per la misurazione del consumo di combustibile diesel nel condotto di carburante dei veicoli e delle installazioni. La DPT del sensore di flusso del combustibile trasforma il flusso espiratorio del combustibile in un certo numero di impulsi.
La DPT del sensore di flusso del combustibile deve essere usata insieme ai sistemi di controllo del combustibile, i sistemi di gestione della flotta (per esempio CKPT 31 Lite), i sistemi di inseguimento di GPS, sistemi di AVL che hanno input 0-32V di impulso o discreto. La DPT del sensore di flusso del combustibile è installata sui seguenti veicoli: camion, veicoli di trazione, trattori, caricatori, bulldozer, selezionatori, escavatori e l'altro macchinario di costruzioni stradali, trasporto tecnologico, installazioni fisse con i motori diesel. Può anche essere usato sul fiume e sul trasporto ferroviario.
Vantaggi della DPT del sensore di flusso del combustibile:
- Forte cassa del metallo
- Filtro incorporato
- Inesattezza ±1% di misura
- Gamma 2 di flusso... 200 l/h (DPT-5.2 - 2... 80 l/h, DPT-7.2 - 5... 200 l/h)
- Gamma di temperature -45... +60 ºС
- Ad alto livello di protezione contro gli impatti ambientali
- Guarnizione per la prevenzione dell'apertura non autorizzata del sensore
- Indicazione del diodo luminescente del lavoro del sensore
- controllo di 100% sull'installazione certificata metrologica
- Certificato di idoneità (CE)
|
|
I sensori totali del flusso d'aria contengono una struttura di sottili pellicole e termicamente isolata del ponticello che contiene gli elementi di rilevamento di temperatura e del riscaldatore. La struttura del ponticello fornisce una risposta sensibile e veloce al flusso di aria o dell'altro gas sopra il circuito integrato. Il disegno di circuito integrato e le tecniche di fabbricazione avanzati permettono che il microbridge sia notevolmente sensibile, veloce, piccolo. Usato dovunque il flusso d'aria debba essere misurato.
|
|
Lo aiutiamo a sviluppare un prodotto superiore basato sulla nostra tecnologia principale di CMOSens®. Insieme ai nostri clienti abbiamo realizzato i moduli e completiamo i dispositivi per i seguenti mercati ed applicazioni.
In collaborazione con i nostri clienti per esempio ci siamo sviluppati:
- Regolatori di portata in peso di Digitahi
- Contatori a pile
- Tester di gas
- Contatori con una gamma dei 200 slm per le applicazioni mediche
- Contatori fino allo slm 30 ' 000
- Progettazione di sistema con flusso e controllo di pressione uniti (gaschromatography)
|
|
L'OEM della DPT 5 del sensore di flusso del combustibile/OEM della DPT 7 è progettato per i produttori di macchinari originali dei sistemi di gestione della flotta
L'OEM della DPT 5 del sensore di flusso del combustibile di applicazioni/OEM della DPT 7 deve essere usato insieme ai sistemi dei sistemi di gestione della flotta e di inseguimento di GPS installati sui seguenti veicoli:
* Camion
* Veicoli di trazione
* Trattori di vari tipi
* Caricatori
* Selezionatori
* Macchinario di costruzioni stradali
* Trasporto tecnologico
* Installazioni fisse con i motori diesel
È possibile usare l'OEM della DPT 5/OEM della DPT 7 sul fiume e recintare il trasporto diesel
|
|
Descrizione generale:
Termoelettrico Flusso d'aria-Sondare
M/s delle gamme di misurazione 0.01 - 5
Volt di Outputsignals o mA
La sonda ThermoAir6/64 è adatta per la misurazione delle gamme piccole di flusso dei mezzi gassosi. Specialmente adatto a comandi ed a funzioni di controllo.
La compensazione di temperatura integrata e la calibratura specifica in nostra galleria del vento accreditata di SCS sono una garanzia di alta precisione.
|
|
Controllo di flusso di Hoffer
Controlla i flussometri della turbina
Di tutti i vari tipi di trasduttori di flusso disponibili ad industria oggi. Nessun sono così universalmente applicabili come flussometri della turbina. Continuano ad essere il senso più comune misurare elettronicamente il flusso ed avere la capacità di misurare su richiesta l'offerta disponibile dettagliata, informazioni tecniche.
|
|
GAMMA di FLUSSO (nota 1)
Le gamme indicate sono gamme — di campione; altre gamme sono disponibili. Metter in contatto con il gruppo di applicazioni di comandi di flusso di Hoffer.
Il CUSCINETTO SCRIV (nota 2)
— Cuscinetti a sfera schermati di ceramica dei CB e autolubrificanti ibridi. I cuscinetti a sfera devono essere utilizzati sul CO che gli il 2, e il maggio be sono usati su H2O e mai su H2O/Sand o su CS.
— Cuscinetti a manicotto compositi del carbonio duro di C. Per uso su H2O soltanto.
— Cuscinetti a manicotto del carburo di tungsteno di T. Il carburo di tungsteno deve essere usato su H2O/Sand ed il CS, non può essere usato su H2O e mai essere usato su CO2.
|
|

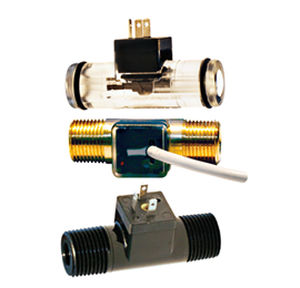

I nostri interruttori di flusso del punto vincente fissi 30000 serie hanno fabbrica-hanno prestabilito le regolazioni. Le molte caratteristiche ed il adjustability hanno trovato sui nostri altri modelli sono stati progettati fuori.
Il loro formato compatto e profilo di base provoca gli interruttori di basso costo che possono essere montati dove lo spazio è limitato. Ciò lo rende popolare per le applicazioni dell'OEM dove
l'attuazione semplice dell'interruttore di flusso è richiesta.
Progettato per uso in-linea, il liquido entra nel collegamento di estremità ed esce l'orificio laterale. Mentre il liquido attraversa l'unità spinge contro un caricato a molla
sensore del magnete del pistone. Mentre il magnete del sensore entra in prossimità dell'interruttore l'interruttore è attuato.
|
|
|
|
