Le Tavole Rotanti Intermittenti della serie "IR" sono unità meccaniche a camma cilindrica che trasformano il moto rotatorio uniforme dell’albero di entrata in un moto rotatorio intermittente del piato in uscita.
Sono costruite in sei versioni standard da 185 a 620 (mm) di diametro del piatto e consentono di trasmettere momenti torcenti che vanno da 40 a 12.500 (Nm). Il numero standardizzato delle stazioni va da 2 a 16 e gli angoli impiegati per lo spostamento sono stati fissati in 270° - 310° - 330°.
|
|
Mesas giratorias a mando CN o mesas giratoria con dispositivo de desplazamiento a comando CN. Una inovación de Demmeler, que hoy en día ya se utilza a una gran escala con fabriacntes conocidos. Los sistemas hidrostáticos se caracterizan tanto por precisiones de concentricidad y de repetición muy elevadas como de una alta cargabilidad de la mesa de hast 250 toneladas. Gracias a su construcción modular pueden realizarse en configuraciones diferentísimas según los deseos de los clientes.
|
|
|
Le serie 4800 Tabelle rotative sono utilizzate nel posizionamento per l'assemblea, la prova e la produzione. Il manuale e le tabelle motorizzate sono disponibili con gli azionamenti dell'vite senza fine-ingranaggio in tre rapporti: il 18:1, il 36:1 ed il 72:1, la manopola è inciso negli incrementi di 0.1 gradi; può essere sostituito con un motore passo a passo del NEMA 23 se voluto. Il formato della Tabella è 2.37 " (62 millimetri) alti, 5.27 " (137 millimetri) largamente e 8.28 " (210 millimetri) lungamente con 1.57 " (39 millimetri) un'apertura libera attraverso il centro. La tabella ha una scala di graduazioni di 1 grado lungo la relativa circonferenza. La distanza massima assiale di piano d'appoggio è 0.00025 "; la distanza massima radiale di piano d'appoggio è 0.0005 ". L'esattezza è 100 arc-seconds. La capienza di carico massimo è di 200 libbre. orizzontale o 25 libbre. sul bordo. La tabella è fatta di alluminio e pesa 5.5 libbre. Accetta i motori di CC e passo passo.
|
|
Tavole rotanti RT1 300/400:
- Tavola rotante con l'azionamento della vite senza fine
Tavola rotante RT2A 100/150/200:
- alta concentricità ed esattezza assiale di distanza massima
- cuscinetto di laminazione di precisione
- con l'azionamento della vite senza fine
- completamente sigillato
|
|
Le tabelle rotative di MORA sono precisione fabbricata e caratterizzano una struttura di acciaio fuso robusta (sezione più bassa: Ghisa grigio, sezione superiore: ghisa della sferoidale-grafite)
Tutte le versioni inoltre garantiscono rapido facile e l'aggiustamento di precisione, anche sotto i grandi carichi e la chiusura in tutta la posizione richiesta. Otto indici 45° sono forniti come campione. Esame: Analogo alla regola ed il calibro di misurazione del verniero o l'esposizione elettrica digitale
Dati tecnici:
Esattezza:
" Superficie a BACCANO 876, parte 1
" centricity del Centrare-foro: 0.02 millimetri
" Deviazione ammissibile di planarità: 0.02 millimetri
|
|
Tavola rotante RT3A 100x100:
- Tavola rotante con azionamento diretto integrato
- alta rigidità
- più alta esattezza
- abilità ottimale di velocità
Tavola rotante RT3A 150:
- Tavola rotante con azionamento diretto integrato
- alta dinamica
- più alta esattezza
- piccola altezza
Tavole rotanti RT3A 200:
- Tavola rotante con azionamento diretto integrato
- alta dinamica
- più alta esattezza
- piccola altezza
Tavola rotante RT3A 600:
- Tavola rotante con azionamento diretto integrato
- per il tasso aumentato di coppia di torsione di azionamento e di RPM
Tavola rotante RT3G 630:
- Tavola rotante con azionamento diretto integrato
- per il posizionamento dinamico e preciso
- capienza di carico alta
Tavola rotante RT4A 400:
- Tavola rotante con cuscinetto a aria
- con azionamento diretto integrato
- altezza totale bassa
- per le alti accelerazioni e RPM.
|
|
|
|
|
|

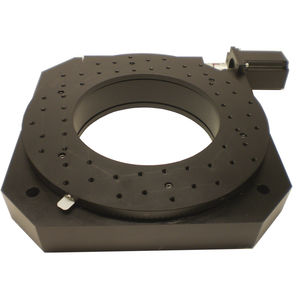

SERIE RTH delle Tabelle rotative
Caratteristiche fondamentali:
· fase rotativa dell'azionamento diretto
· Apertura concentrare
· Alti motori di coppia di torsione
· Cuscinetti di aria assiali e radiali
· Rotazione illimitata
· Profilo basso
La fase rotativa dell'azionamento diretto di serie di RTH fornisce il posizionamento angolare superiore ed è destinata ad eliminare i problemi del gioco circolare, di attrito e di usura connessi con le trasmissioni a cinghia della vite senza fine, dell'ingranaggio e.
Unisce i moduli automobilistici senza spazzola assiali di RotoLinear ed i cuscinetti di aria planari in un compatto, configurazione dell'azionamento diretto.
I cuscinetti di aria di ampia area forniscono la rigidezza sufficiente del carico utile ed eleva la prestazione per quanto riguarda la vacillazione e la distanza massima. I moduli automobilistici radialmente distribuiti di RotoLinear forniscono il livello che posiziona la rigidezza durante l'indirizzamento rotativo ed una volta installati sullo spostamento delle tabelle DI X-Y.
Queste tabelle forniscono la possibilità illimitata di rotazione e sono compatibili con gli azionamenti ed i dispositivi di indirizzamento standard micro-fare un passo. Può anche essere dotato di risposte di IntelLiCoder ed essere guidato come motore senza spazzola commutato.
Foro rotativo del centro della caratteristica della fase di RTH (apertura) affinchè utente installino cablaggio, le linee di vuoto o i dispositivi.
Può anche essere fornito con riciclare i cuscinetti a sfera meccanici.
|
|
EA 420 focus
* Mandrino HSK-A63/KK5
* Rapporto 60:1
* Posizionamento del motore a sinistra
* Bloccaggio automatico del mandrino (monitora il bloccaggio/lo sbloccaggio)
* Motore AC MAVILOR, a scelta FANUC, SIEMENS ecc. secondo il disegno quotato 015-5081a...
* Cablato e pronto per essere collegato, HARTING
* Regolatore di pressione con separatore dell'acqua
|
|
EA-410 focus
* Mandrino HSK-A63/Ø80
* Rapporto 45:1
* Posizionamento del motore a sinistra
* Bloccaggio automatico del mandrino (monitora il bloccaggio/lo sbloccaggio)
* Motore AC MAVILOR, a scelta FANUC, SIEMENS ecc. secondo il disegno quotato 015-5026a...
* Cablato e pronto per essere collegato, HARTING
* Regolatore di pressione con separatore dell'acqua
|
|
|
|
|
|
Tavole rotanti
Da oltre 30 anni, la pL LEHMANN produce tavole rotanti CNC:
Caratteristiche
* Compattezza
* Precisione
* Robustezza
* Velocità
* Modularità
10 Grandezze
* Altezza punte minima da 100 a 180 mm (diverse possibilità di sollevamento delle punte mediante piatti base standardizzati)
* Dimensioni del corpo (A x L x P) da 157 x 110 x 113 mm fino a 312 x 265 x 270 mm
4 Serie tecniche
* 100: 2 modelli, trasmissione a ingranaggi, utilizzo primario ad asse rotante verticale
* 400: 4 modelli, trasmissione a ingranaggi, utilizzo ad asse rotante sia orizzontale che verticale
* 700: 2 modelli, comando diretto, medium-speed, utilizzo primario ad asse rotante orizzontale (ad asse verticale su richiesta)
* 800: 2 modelli, comando diretto, high-speed, utilizzo primario ad asse rotante orizzontale (ad asse verticale su richiesta)
3 Famiglie di prodotti
* Tavole rotanti EA: con 1 asse CNC e 1 mandrino di lavoro
* Tavole rotanti M: con 1 asse CNC e da 2 a 4 mandrini di lavoro
* Tavole rotanti T: con 2 assi CNC e da 1 a 4 mandrini di lavoro orientabili
2 Tecnologie
* ROTOgear: ingranaggi a vite di precisione pL preciGEAR oppure ingranaggi a vite Duplex powerGEAR
* ROTOspeed: sistemi di comando diretto con motori Torque
1 Principio
* Un sistema modulare costantemente ampliato da oltre 30 anni
|
|
EA-430 focus
* Mandrino Ø90/KK8
* Rapporto 120:2
* Posizionamento del motore a sinistra
* Bloccaggio mandrino automatico (monitora il bloccaggio/lo sbloccaggio)
* Motore AC MAVILOR, a scelta FANUC, SIEMENS e altri secondo il disegno quotato 015-5086a...
* Cablato e pronto per il collegamento, HARTING
* Regolatore di pressione con separatore dell'acqua
|
|
ROTOspeed - Le tavole rotanti con motori Torque:
* Velocità elevata
* Protezione contro gli urti accidentali (senza ingranaggi)
* Tempi di ciclo brevi
4 Grandezze
* Altezza punte minima da 90 a 180 mm (diverse possibilità di sollevamento delle punte mediante piatti base standardizzati)
* Dimesioni del corpo (A x L x P) da 220 x 220 x 230 fino a 312 x 265 x 270 mm
2 Serie
* 700: 2 modelli, comando diretto, medium-speed, utilizzo primario ad asse rotante orizzontale (ad asse verticalie su richiesta)
* 800: 2 modelli, comando diretto, high-speed, utilizzo primario ad asse rotante orizzontale (ad asse verticale su richiesta)
2 Famiglie di prodotti
* Tavole rotanti EA: con 1 asse CNC e 1 mandrino di lavoro
* Tavole rotanti T: con 2 assi CNC e da 1 a 2 mandrini di lavoro orientabili
1 Tecnologia
* ROTOspeed: comando diretto con motore Torque (anche denominato "motore ad albero cavo")
1 Principio
* Un sistema modulare, come quello testato migliaia di volte da oltre 30 anni dalla ROTOgear
|
|

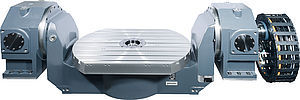

T1-420420 focus
* Mandrino divisore HSK-A63/KK5
* Rapporto divisore 60:1
* Rapporto dispositivo di rotazione 60:1
* Angolo di rotazione 90°
* Impianto di rotazione a sinistra
* Motore in basso a destra
* Posizionamento del motore a destra
* Bloccaggio automatico del mandrino ph (entrambi gli assi e i controcuscinetti monitorati in fase di bloccaggio/sbloccaggio)
* Motore AC MAVILOR compatibile al 100% con SIEMENS.
* Cablato e pronto per essere collegato, HARTING
* Regolatore di pressione con separatore dell'acqua
|
|
T1-407410 focus
# Mandrino con divisore HSK-A63/Ø70
# Rapporto divisore 45:1
# Rapporto dispositivo di rotazione 45:1
# Angolo di rotazione 120°
# Impianto di rotazione a sinistra
# Motore in alto a destra
# Posizionamento del motore a destra
# Bloccaggio automatico del mandrino ph (entrambi gli assi e i controcuscinetti monitorati in fase di bloccaggio/sbloccaggio)
# Motore AC MAVILOR compatibile al 100% con SIEMENS.
# Cablato e pronto per essere collegato, HARTING
# Regolatore di pressione con separatore dell'acqua
|
|
Tavola rotante verticale
KPF1-V sta per 'Sistemi Posiflex KUKA a un asse' della famiglia di prodotti Tavola rotante verticale.
Varianti
*KPF1-V500 Variante 1
Tavola rotante verticale con tubo, incl. pacchetto di azionamento, dati della macchina e documentazione, altezza di carico 900 mm
*KPF1-V500 Variante 2
Tavola rotante verticale con guscio a T, incl. pacchetto di azionamento, dati della macchina e documentazione, altezza di carico 800 mm
*KPF1-V500 Variante 3
Tavola rotante verticale con guscio a I, incl. pacchetto di azionamento, dati della macchina e documentazione, altezza di carico 600 mm
|
|
|
Gruppi costituiti da una trasmissione ralla - vite senza fine, completa di cuscinetto e motore orbitale. Grazie alle alte prestazioni ed alla compattezza delle dimensioni, costituiscono una soluzione semplice ed economica per la rotazione delle torrette di piattaforme aeree e gru.
|
|

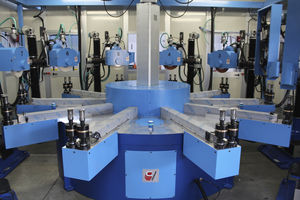

Sono utilizzate sulle macchine di montaggio e permettono un tempo ciclo di lavoro ridotto. Possono essere fornite a 2, 3, 4, 5, 6, 8, 10 ecc divisioni complete di motoriduttore. Dimensioni da diametro disco 120 mm a 700 mm.
|
|
|

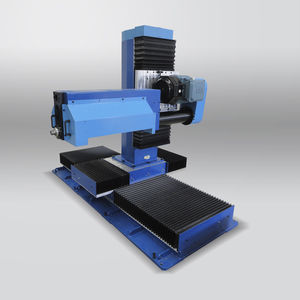

L'UNIONE rotativa, attraversare e le tavole basculanti sono principalmente adatti ad uso su pavimento-tipo alesatrici-fresatrici e/o sulle macchine della viaggiare-colonna. Tuttavia, possono anche essere azionati esclusivamente con il controllore autonomo e la console autonoma dell'operatore. Il PDV 10 con una coppia di torsione di lavorazione di kNm 12.5 si accerta dei funzionamenti di giro sulle grandi parti cilindriche in collaborazione con le macchine della viaggiare-colonna e gli adattatori adatti dell'utensile per tornio. Così, i funzionamenti di giro supplementari possono essere realizzati.
|
|
|
|
|
|
Il collegamento estremamente rigido fra il motore ed il carico e servo-guida la regolazione accerta le possibilità eccellenti di accelerazione e la buona uniformità di movimento. Le tabelle rotative di HIWIN ed i motori di coppia di torsione sono particolarmente ben adattati per le mansioni in grazie di automazione al modello vuoto del pozzo. I mezzi, i sistemi di cavo o le parti meccaniche possono essere alimentati attraverso senza problemi.
Tabelle rotative di HIWIN: LMPR come piano, le serie sospese della tabella rotativa TMS come incassate, traversa-rotolano le tabelle rotative di sostegno
Motori di coppia di torsione di HIWIN: Statori e rotori pronti per l'istallazione per le soluzioni caratteristiche dell'applicazione dell'azionamento
Guidare esente da gioco
Scavare il pozzo
Nessun perdite di trasmissione dell'ingranaggio
Manutenzione libera e compatta
Forte coppia di torsione
Estremamente dinamico
Il driver può essere selezionato liberamente
azionamento Spazzolare-libero
Codificatore di pozzo incrementale o assoluto
|
|

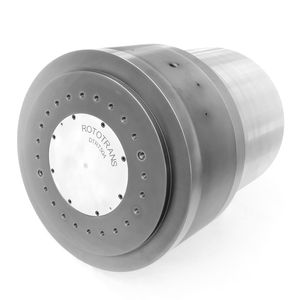

Tabelle rotative 190 RT dell'azionamento diretto
La gamma di 190 RT delle Tabelle rotative dell'azionamento diretto è stata progettata specialmente per le applicazioni di trattamento ed il trasferimento che ha bisogno di più alta dinamica insieme alla compattezza e di massimi grazie di affidabilità all'eliminazione dell'ingranaggio di vite senza fine.
Caratteristiche principali
# coppia di torsione continua da 27 nanometro fino a 70 nanometro
# coppie di torsione di punta 53 nanometro e 106 nanometro
# velocità stimata: 600 giri/min.
# in generale diametro: 204.5 millimetri
# diametro vuoto interno del pozzo: 30 millimetri.
Vantaggi
# il più su dinamica
# nessun ingranaggio
# nessun gioco circolare
# servo rigido ed esatto
# eliminazione di manutenzione
# eliminazione di rumore
Caratteristiche della gamma
La gamma delle tabelle rotative 190 RT comprende 2 modelli con un diametro generale di 204.5 millimetri e di un'altezza di 158.75 millimetri e di 195 millimetri.
|
|

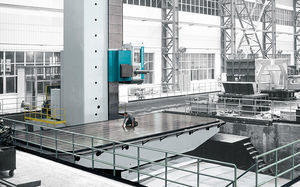

Le tavole rotatorie e di traslazione BMGL permettono qualsiasi tipo di divisione e di fresatura circolare:
» Tavole rotatorie a giro continuo, 360.000 posizioni.
» Capacità di carico fino a 150 TN.
» Dimensioni de mesa fino a 4000mm x 5000mm.
» Tavole di grande rigidità e posizionamento.
» Guide idrostatiche in tutti gli assi.
|
|
|
|
|
|
La serie di MRT fino ad un formato di 1250.
La serie di MRT (Tabella rotativa di macinazione) fino ad un formato della macchina di 1250 è progettata per i centri di lavorazione orizzontali e verticali ed è utilizzata per la macinazione e l'alesaggio nei modi di funzionamento continuo e di posizionamento. Il disegno si adatta allo scopo specifico di ogni macchina. I cuscinetti registrabili consentono le variazioni differenti nel carico all'interno di una serie particolare. La gamma di prodotti inoltre caratterizza i sistemi individualmente costruiti del pallet e le tabelle cambianti della parte girevole adatti perfettamente all'applicazione particolare.
La serie di MRT da un formato di 1250.
La serie di MRT (Tabella rotativa di macinazione) da un formato della macchina di 1250 è progettata per la macinazione e le alesatrici - singolo tipo del cavalletto e della colonna ed è utilizzata per la macinazione e l'alesaggio nei modi di funzionamento continuo e di posizionamento. Il disegno è adatto allo scopo specifico di ogni macchina. All'interno di una serie particolare, i dispositivi registrabili consentono le variazioni nel carico. La gamma di prodotti inoltre caratterizza le asce lineari individualmente costruite adattate perfettamente all'applicazione particolare.
|
|

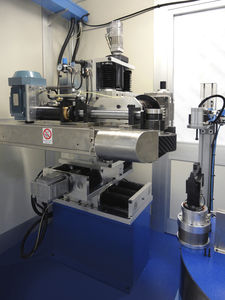

Tavola rotante multifunzione per tornire, fresare, dividere
Settori d'impiego
Aeoronautico, Aerospaziale, Energetico, Eolico, Lavorazioni meccaniche generali, Macchine movimento terra, Navale, Petrolifero, Veicoli industriali
|
|
La serie di TRT.
La serie di TRT (Tabella rotativa di giro) è progettata per i torni verticali ed il tipo macchine del cavalletto per la macinazione ed alesare. All'interno della gamma, il disegno può adattarsi secondo ogni applicazione e può essere trasportato l'uno o l'altro come asse integrato, la variazione sola del basamento o come unità scorrevole. Per il posizionamento e la macinazione, una qualità eccellente di controllo è raggiunta con la configurazione parallela. Inoltre disponibili sono le asce lineari costruite specialmente ed adattate perfettamente alle diverse applicazioni.
|
|
Tavola RDH-M
Addestramento con ingranaggio armonico drive®
rotolamento con grande capacità di carico e di resistenza
non un gioco all'inversione, grande resistenza alla torsione
Relazione di riduzione 1:51 o 1:101
Protezione IP 65
Alla scelta con o senza alesaggio centrale
Motori adattabili: motore passo per passo con codificatore o CD servo
Precisione < 1 arcmin
Répétabilité <± 6 arcsec
Senza intervista
Opzioni:
altri motori
senza motore con adattamento
su domanda diversa relazione di riduzione
|
|
Tavola girevole a posizioni fisse per macchina utensile a trasferta
|
|
Piatto diam. 800 - diam. 1000
Portata 4000 Kg
Velocità max. 120 rpm
Tavola girevole con motore diretto, ad asse controllato, predisposta per operazioni di fresatura e tornitura su centri di lavoro.
|
|
|
|
