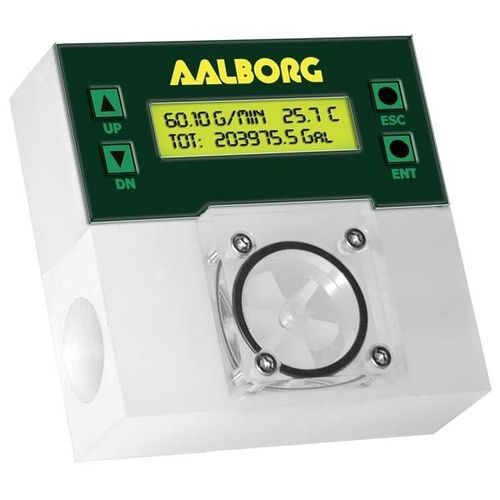

Misuratore a palette PWE per la misura della portata di liquidi.
Caratteristiche del design
oSupporta fino a 23 unità ingegneristiche (compreso un utente definito)
oDue Totalizzatori programmabili (principale e pilota) indicano il volume totale del liquido
oLimiti di allarme di flusso alto e basso programmabili con intervallo di ritardo preimpostato
oLimiti di allarme di alta e bassa temperatura programmabili con intervallo di ritardo preimpostato (opzionale)
oTwo set di uscite otticamente isolate programmabili dall'utente
oUtenti selezionabili (tramite ponticelli) uscite analogiche 0-5 Vdc o 4-20mA di portata e temperatura (opzionali)
oFlow Uscita a impulsi (3,3Vdc CIMOS)
interfaccia oDigitale (RS-232 o RS-485)
oMulti-Drop Capacità fino a 256 unità (opzione RS-485)
oExtensive Self Diagnostic con indicazione LCD (opzionale)
tastierino numerico oLocal e display LCD 2x16 caratteri con retroilluminazione regolabile (opzionale)
oEcclusione a tenuta stagna secondo gli standard IP65
oFree AALBORG software di configurazione e calibrazione (RS-232/RS-485)
Principi di funzionamento
Il liquido che scorre attraverso l'unità fa girare la ruota a pale. Mentre i magneti incorporati nella ruota a pale girano davanti al sensore, vengono prodotti impulsi elettrici la cui frequenza è proporzionale alla portata. Il numero di impulsi per intervallo di tempo desiderato e il fattore K (numero di impulsi/Gallone) permettono di calcolare la portata e il volume che passa attraverso l'unità. La CPU a bordo e la circuiteria del condizionatore di segnale eseguono un calcolo accurato del flusso e totale, la comunicazione digitale e forniscono segnali di uscita analogici 0-5 Vdc o 4-20 mA. La memoria non volatile memorizza tutte le variabili hardware specifiche e ser programmabili, inclusa la tabella di linearizzazione del flusso.
---
