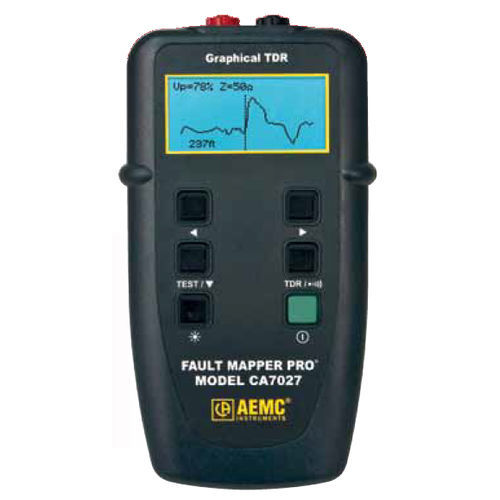

Riflettometro temporale CA7027

portatile

Il Fault Mapper Pro® modello CA7027 è un riflettometro grafico TDR nel dominio del tempo portatile progettato per identificare e localizzare i guasti sui cavi di alimentazione e di comunicazione, avendo accesso solo a un'estremità. Il Fault Mapper Pro® misura la lunghezza del cavo e indica la lunghezza e la distanza dei guasti del cavo in un intervallo compreso tra 9 e 19.000' (3-6.000 m) su praticamente qualsiasi tipo di cavo. Inietta una serie di impulsi nel cavo in esame. La velocità con cui gli impulsi viaggiano è determinata dal tipo di cavo, nota come velocità di propagazione (Vp) del cavo. La velocità di propagazione è regolabile tra l'1% e il 99%, consentendo una calibrazione accurata del cavo in esame. Specifiche tecniche Portata (@ Vp=70%) - 23, 49, 98, 197, 394, 820, 1640, 3280, 6560, 9850, 19000 piedi (controllo manuale della portata) Precisione - 1% ± della gamma Risoluzione - Circa 1% della gamma selezionata Lunghezza minima del cavo - 0,5 m (1,5 piedi) Velocità di propagazione (Vp) - Regolabile dall'1 al 99% Impulso di uscita - 5 V (da picco a picco) a circuito aperto Impedenza di uscita - 25, 50, 75, 100Ω (selezionabile) Velocità di scansione - 2 scansioni al secondo o scansione mantenuta Risoluzione del display - LCD grafico da 128x64 pixel Retroilluminazione - Elettroluminescente blu Generatore di toni - Oscillante da 810 a 1110 Hz Ricevitore di toni/tracciatore di cavi - Modello TR03- Disponibile come accessorio (non incluso) Protezione di tensione - 250VAC Alimentazione - 4 batterie alcaline AA da 1,5 V (incluse) Spegnimento automatico - Selezionabile per 1, 2, 3, 4 minuti o disattivato Dimensioni - 6,5 x 3,5 x 1,5" (165 x 90 x 37 mm) Peso - 12 oz (350 g) Temperatura di funzionamento - da 14 a 122°F (da -10° a 50°C) Temperatura di stoccaggio - da 4 a 158°F (da -20 a 70°C) Grado di protezione dall'ingresso (IP) - IP54 EMC - EN 61326-1 Conformità alla sicurezza - IEC 61010-1, EN 60950
