Sonda di corrente di monitoraggio a pinza di tipo split per la misura di correnti di modo comune ad alta frequenza con una gamma di frequenza utilizzabile da 10 KHz a 500 MHz.
Caratteristiche
da 10 KHz a 500 MHz
Ideale per test BCI; ISO 11452-4, MIL-STD-461 CS114
Elevata capacità di corrente
Calibrato individualmente
Dettagli del prodotto

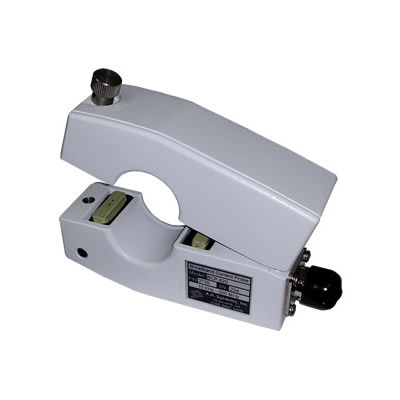

La sonda di corrente RF BCP-620 è un trasformatore toroidale utilizzato per misurare la corrente RF senza collegarsi direttamente al conduttore o al cavo elettrico in esame. Il conduttore che passa attraverso l'apertura della sonda di corrente funge da primario a singolo giro del trasformatore. Il secondario è progettato per un sistema a 50 ohm, come un misuratore EMI o un analizzatore di spettro.
Questa sonda di corrente è in grado di gestire 60 ampere di corrente impulsiva e 40 ampere di corrente continua tra la gamma di frequenze utilizzabili di 10 KHz e 500 MHz.
L'impedenza di trasferimento è definita come il rapporto tra la tensione sviluppata su 50 ohm e la corrente che scorre nell'avvolgimento primario. Poiché i misuratori EMI sono selettivi e leggono direttamente in volt RF, la conversione della corrente è semplificata dalla legge di Ohm. L'impedenza di trasferimento della sonda di corrente viene divisa per la tensione misurata all'uscita della sonda per ottenere la corrente nel conduttore o nel cavo in esame. In dB, la corrente (dBuA) è uguale alla lettura del ricevitore (in dBuV) - l'impedenza di trasferimento (dBΩ).
---
