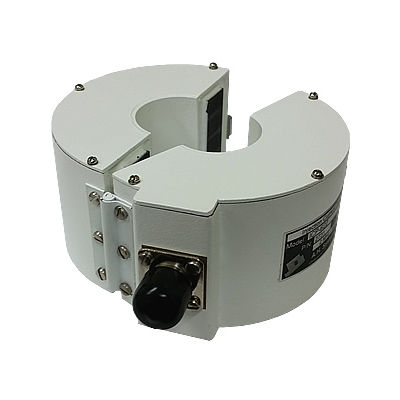

Sonda di corrente di iniezione ICP-622

di provarobustaa banda larga

Questa sonda di corrente a iniezione viene utilizzata per accoppiare grandi correnti RF da 1 MHz a 500 MHz in circuiti di segnale e di potenza per soddisfare requisiti di prova specifici. Progettata per soddisfare le specifiche degli standard ISO 11452-4 e IEC 61000-4-6 per i test BCI nel settore automobilistico. Caratteristiche da 1 MHz a 500 MHz Calibrato individualmente Costruzione robusta Design a morsetto di tipo split MIL-STD-461 CS114, CS115, CS116 Soddisfa le norme ISO 11452-4:2005 e IEC 61000-4-6 Dettagli del prodotto Le sonde di corrente a iniezione sono utilizzate per accoppiare induttivamente grandi correnti RF nei conduttori che passano attraverso la loro apertura. I conduttori sono i circuiti di segnale, controllo e alimentazione delle apparecchiature sottoposte a test di suscettibilità o immunità condotta. Questa sonda di corrente a iniezione viene utilizzata per accoppiare grandi correnti RF da 1 MHz a 500 MHz. La potenza di ingresso CW di questa sonda di corrente a iniezione è di 200 watt per una durata di 30 minuti. Una sonda di corrente a iniezione agisce come un trasformatore primario a più giri e un secondario a singolo giro, quando viene posizionata intorno a una linea di alimentazione o a un cavo di segnale. In questo modo fornisce un carico (nominale) di 50 ohm alla sorgente del segnale di suscettibilità, mentre fornisce un'impedenza più bassa della sorgente del segnale di suscettibilità quando è posta in serie con il cavo in esame. Una sonda di corrente a iniezione è caratterizzata dalla sua perdita di inserzione (dB). La perdita di inserzione descrive l'inefficienza della pinza rispetto all'iniezione diretta in un circuito da 50 ohm.
