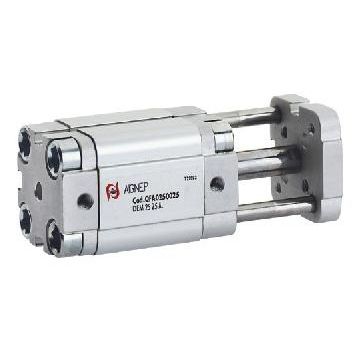

Cilindro compatto QFA1225
pneumaticoa pistone magneticoa doppio effetto

cilindro compatto
cilindro compatto
cilindro compatto
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatico
Tecnologia
a pistone magnetico
Configurazione
a doppio effetto
Altre caratteristiche
compatto
Corsa

Max.: 50 mm
(1,969 in)

Min.: 5 mm
(0,197 in)

Alesaggio

12 mm, 16 mm, 20 mm, 25 mm
(0,47 in, 0,63 in, 0,79 in, 0,98 in)

Pressione

Max.: 10 bar
(145 psi)

Min.: 1 bar
(14,5 psi)

Temperatura ambiente

Max.: 80 °C
(176 °F)

Min.: -20 °C
(-4 °F)

Descrizione

Materiali e Componenti 1 Asta pistone acciaio cromato (AISI 303 da 12 a 25) (C40 da 32 a 100) 2 Testata anteriore in alluminio anodizzato 3 Vite in acciaio zincato 4 Guarnizione asta in poliuretano 5 Bronzina in bronzo sinterizzato 6 Guarnizione O-RING in NBR 7 Guarnizione pistone in poliuretano 8 Magnete in plastoferrite 9 Pistone in alluminio 10 Guarnizione O-RING in NBR 11 Dado fissaggio pistone in acciaio zincato 12 Camicia cilindro in alluminio anodizzato 13 Testata posteriore in alluminio anodizzato Fluidi compatibili Aria compressa filtrata lubrificata e non lubrificata. Funzionamento Semplice effetto magnetico. Doppio effetto magnetico. Stelo singolo e passante magnetico. Antirotazione magnetico.
