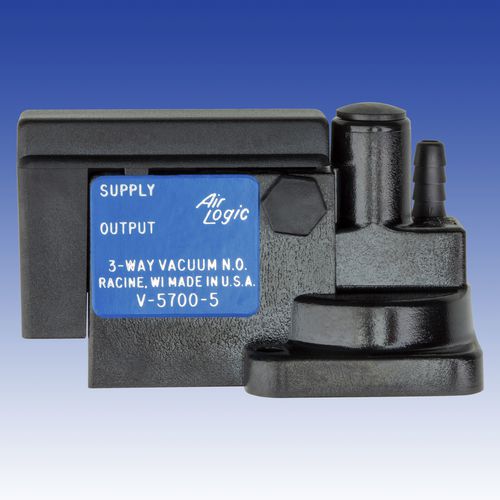

Valvola pilota V-5700 series
a membranapneumaticaper aria

valvola pilota
valvola pilota
valvola pilota
valvola pilota
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a membrana
Azionamento
pneumatica
Funzione
pilota
Tipo di fluido
per aria
Corpo
filettata, in subminiatura, in polisolfone
Applicazioni
a vuoto
Numero di vie
a 3 vie
Altre caratteristiche
normalmente aperta, su misura
DN

0,125 in, 0,625 in

Pressione

Min.: 22 psi

Max.: 116 psi

Temperatura

Min.: 40 °F
(4 °C)

Max.: 120 °F
(49 °C)

Portata

7 l/min
(1,85 us gal/min)

Descrizione

Le valvole a 3 vie controllate dal vuoto applicano una pressione di segnale a un diaframma che è contrastato da una forza della molla. Quando poi la forza del segnale di vuoto è maggiore (vuoto più profondo = più forza) della forza della molla raggiunge il suo set-point (chiamato anche pressione "On"), il meccanismo interno si muove e cambia lo stato pneumatico. La pressione del segnale e il circuito pneumatico sono completamente isolati l'uno dall'altro. Il circuito pneumatico è normalmente aperto, il che significa che la porta di alimentazione è aperta alla porta di uscita. Quando la valvola interviene, l'alimentazione viene interrotta e la porta di uscita viene scaricata nell'atmosfera attraverso lo scarico. Non c'è nessuna connessione disponibile sulla porta di scarico. La valvola rimane in questo stato fino a quando il segnale di pressione scende sotto il suo punto di reset (chiamato anche pressione "Off"). La differenza tra la pressione "On" e la pressione "Off" è definita come Differenziale o Isteresi della valvola. Sono disponibili opzioni preimpostate in fabbrica. Si prega di contattare il vostro venditore o distributore per le specifiche e un numero di parte personalizzato. Le regolazioni possono essere effettuate sull'interruttore rimuovendo il coperchio rotondo e girando la vite a testa piatta. Le regolazioni in senso orario aumenteranno il Set point. Le regolazioni in senso antiorario abbasseranno il set point (sulla pressione). La regolazione delle valvole a 3 vie preimpostate non è raccomandata. Non tirare indietro la vite a testa piatta oltre il livello del corpo.

---
