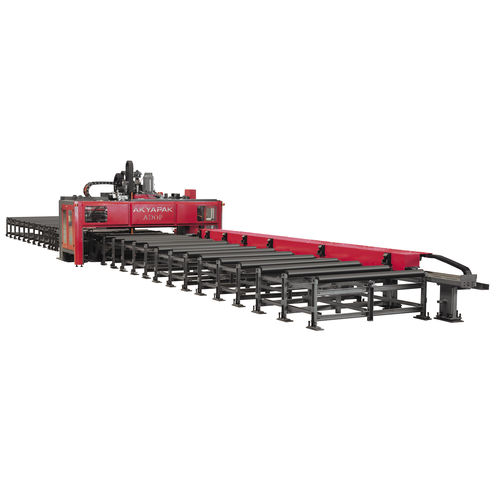

Macchina da taglio a ossicombustione ADOP
al plasmaper metalloper lamiera metallica

macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
macchina da taglio a ossicombustione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
al plasma, a ossicombustione
Materiale trattato
per metallo
Prodotto trattato
per lamiera metallica
Tipo di comando
CNC
Funzione combinata
di marcatura, di foratura
Struttura
a ponte
Altre caratteristiche
automatica, con servomotore, per lavori pesanti, verticale, combinata, idraulica, orizzontale
Corsa X

3.000 mm
(118 in)

Corsa Y

3.200 mm, 12.000 mm
(126 in, 472 in)

Corsa Z

26 mm, 100 mm
(1 in, 4 in)

Altezza massima di taglio

Min.: 10 mm
(0,4 in)

Max.: 40 mm
(1,6 in)

Diametro del tubo

24 mm
(1 in)

Descrizione

ADOP è stato progettato con la capacità di forare, tagliare e marcare per aumentare l'efficienza, combinando versatilità e precisione. L'unità di foratura è dotata di doppie guide lineari per impieghi gravosi sul telaio a ponte in acciaio pesante, mentre l'unità di taglio è montata sull'altro lato del ponte. I movimenti precisi dell'asse orizzontale per le unità di foratura e taglio sono garantiti da viti a ricircolo di sfere servoassistite. Il cambio utensile automatico a 10 stazioni (atc) è fornito di serie e la marcatura del layout può essere eseguita inserendo un utensile nell'atc senza intervento manuale. Anche il taglio ossitaglio e al plasma sono caratteristiche standard. Una torcia al plasma è di serie per ottenere i migliori risultati di taglio. I fumi e le polveri generati durante il processo possono essere estratti e filtrati attraverso un'efficace unità di aspirazione dei fumi. Il posizionamento delle lastre avviene con precisione grazie a ganasce idrauliche montate su doppie guide lineari. I carrelli di alimentazione sono azionati da servomotori con un sistema di pignoni e rocchetti. SPECIFICHE Motore fusibile e tutti i motori assiali: Servomotore Capacità di taglio della vite: max. M24 Utilizzo della punta in carburo per il raffreddamento interno: Sì Set di raffreddamento interno: Standard, aria compressa polverizzata e acqua di boro (punte in carburo) Movimento del mandrino e delle unità di taglio (orizzontale / verticale): Unità di allineamento precaricate Sistema di avanzamento del movimento: Viti a ricircolo di sfere precaricate / sistema di dadi Marcatura per rottamazione: Sì Unità di cambio utensile automatico: Sì Capacità ATC: 6 utensili Unità di filtraggio polveri ossidriche e plasma: Sì Piastra di raccolta delle raspature (su ruote): Sì Sistema di applicazione della piastra: Servomotore + Riduttore / Pignone + Sistema di ingranaggi Krameyer Blocco piastra: Ganasce di estrusione a comando idraulico a distanza

---
