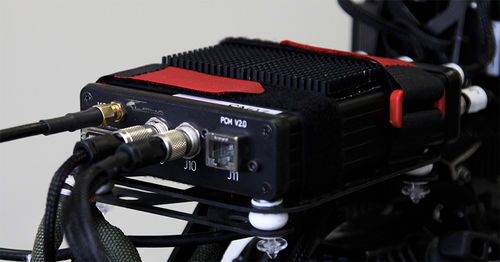

Sistema di collegamento di dati per drone PCM

Un modulo di alimentazione e comunicazione su cui contare Il PCM è una scatola sigillata che funge da interfaccia tra l'autopilota e il resto dei sistemi dell'UAV. Il PCM include: Servocomandi Gestione dell'alimentazione Collegamento dati Monitoraggio del motore (solo versione PCM0X-S) Gestione dell'alimentazione dei servi Il PCM può fornire fino a 12A alla tensione preimpostata in fabbrica per i servi o l'elettronica di bordo attraverso 6 connettori Binder 702 Subminiature M9 - 3 pin (IP-67). Collegamento dati Il collegamento dati è integrato nella scatola e permette la comunicazione tra l'autopilota e la stazione di terra. Sono disponibili tre diverse configurazioni di collegamento dati: Telemetria - 900 MHz Telemetria & Video - 2.4 GHz fino a 1W Telemetria & Video - 2.4 GHz fino a 2W Monitoraggio del motore L'EM può fornire a qualsiasi EFIS, autopilota o elettronica di bordo campioni a 5Hz di RPM, temperatura ambiente, una temperatura della testa del cilindro (CHT), una temperatura dei gas di scarico (EGT), una quantità di carburante e il tempo totale di accensione del motore. La misurazione degli RPM può essere fatta usando sensori optocoupler, sensori a effetto hall e pickup induttivi. Un intervallo di scala programmabile permette di avere più impulsi di pickup per giro. Utilizzando curve di caratterizzazione a 6 punti, l'EM può accettare la più ampia varietà di sensori resistivi, capacitivi, a tensione differenziale e a termocoppia. Inoltre, la sua interfaccia flessibile può essere configurata per sensori CHT a termistore o a termocoppia.
