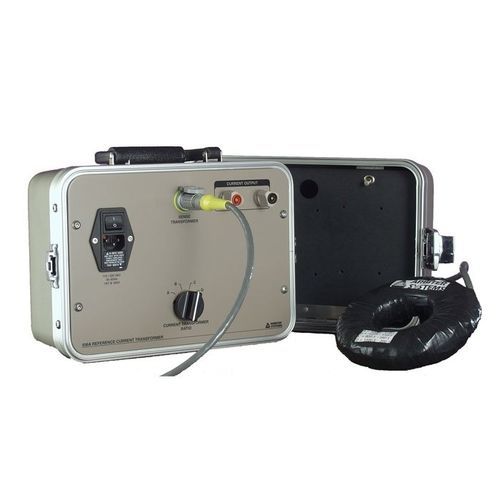

Trasformatore di corrente 936A

di potenzain resinaprimario

Il trasformatore di corrente di riferimento Arbiter Systems®, Inc. Il trasformatore di corrente di riferimento modello 936A offre una precisione da laboratorio in un involucro piccolo, portatile e resistente, che lo rende ideale per l'uso sul campo. I rapporti multipli di 1200:5, 1000:5, 800:5 e 600:5 sono selezionabili tramite un interruttore sul pannello frontale. L'accuratezza garantita sull'intero intervallo di ingresso e sulle condizioni operative è dello 0,02% di rapporto e 0,01° di fase (tracciabile secondo NIST), ideale per calibrare altri trasformatori di corrente. Il modello 936A utilizza un trasformatore attivo per ottenere l'elevata precisione necessaria per un riferimento primario. Questo progetto incorpora un toroide a doppio nucleo con un secondo stadio amplificato. Il circuito attivo riduce a zero il flusso del nucleo del trasformatore di senso e produce una corrente di uscita accurata indipendente dal carico. Il modello 936A è stato progettato principalmente per l'uso con la sorgente di corrente modello 935A e l'analizzatore di sistemi di alimentazione modello 931A per calibrare i trasformatori di corrente utilizzati con il Power Sentinel modello 1133A. Le selezioni di rapporti multipli del Modello 936A consentono di testare e calibrare altri trasformatori di corrente in tutta la loro gamma operativa. Portatile e robusto per il lavoro sul campo Supporta rapporti multipli di 1200:5, 1000:5, 80:5 e 600:5 Accuratezza garantita: entro lo 0,02% di rapporto e lo 0,01° di fase, tracciabile secondo NIST Funziona con i modelli 935A e 931A
