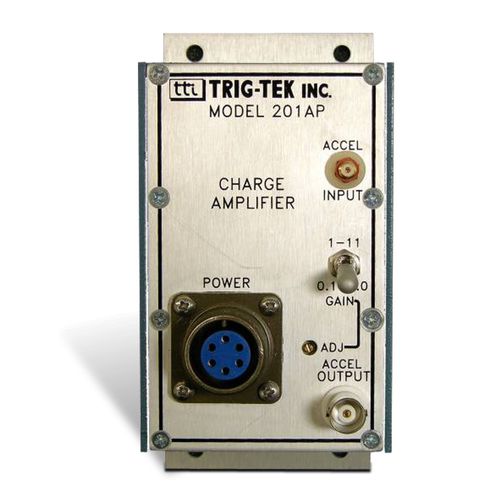

Amplificatore di carico Trig-Tek™ 201AP
per microfonoper pressioneper ponti estensimetrici

amplificatore di carico
amplificatore di carico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
di carico
Altre caratteristiche
elettronico, regolabile, con uscita in tensione, proporzionale, per ponti estensimetrici, per microfono, per accelerometro, per pressione, per rack
Corrente

Min.: 3 mA

Max.: 5 mA

Descrizione

L'amplificatore di carica Trig-Tek™ 201AP è progettato per amplificare le uscite da accelerometri piezoelettrici o di tipo mV, misuratori di forza, microfoni e pickup di pressione. L'uscita "Charge" dal pickup, espressa in mV o pC/g, viene poi amplificata e il segnale AC proporzionale all'ingresso viene portato fuori attraverso un connettore BNC. L'uscita di tensione AC può essere usata per far funzionare monitor di vibrazioni, registratori, analizzatori, ecc Informazioni sul prodotto Il Trig-Tek™ 201AP accetta ingressi da sensori piezoelettrici o mV (elettronici incorporati), come accelerometri piezoelettrici, microfoni, calibri di forza, pickup di pressione, ecc. L'ingresso di carica viene convertito in una tensione proporzionale. Il guadagno è regolabile in modo continuo su una gamma da 100 a 1. Questa gamma di guadagno si adatta ai pickup con un'ampia gamma di sensibilità per fornire un'uscita AC calibrata. MATURA L'unità include un filtro passa-basso a quattro sezioni. La frequenza di cutoff può essere selezionata cambiando i valori delle resistenze su un gruppo plug-in. Il cutoff nominale a -3dB è 20 kHz. Le frequenze di taglio fino a 50 kHz e fino a 500 Hz possono essere realizzate cambiando i valori delle resistenze sul connettore. I cutoff personalizzati devono essere specificati al momento dell'ordine Caratteristiche principali - Larghezza di banda da 1 Hz a 50 kHz - 100:1 mV/pC guadagno ADJ - Ingresso mV o pC - Filtro passa-basso

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Astronics Test Systems

Altri prodotti Astronics Test Systems

Test Instruments
