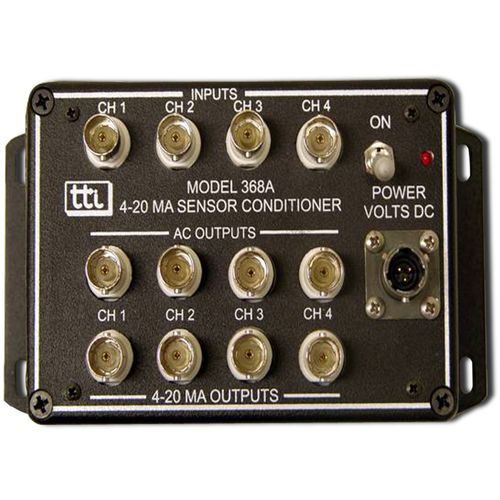

Condizionatore di segnale multivia Trig-Tek™ 368A

per sensore

Il Trig-Tek™ 368A Sensor Conditioner è progettato per accettare ingressi da sensori di tipo ICP- le uscite sono proporzionali da 4 a 20 mA Informazioni sul prodotto Il Trig-Tek™ 368A fornisce un interruttore interno per ogni canale che seleziona il sensore regolabile "Curr" sia "On" che "Off" La corrente di uscita da 4 a 20 mA corrisponde a 0 a 500 mVrms a fondo scala (FS) unità ingegneristiche (eu) con un sensore da 100 mV/ eu. FS è regolato da un potenziometro di guadagno interno per 5 a 50 FS eu. Gli ingressi e le uscite sono su connettori BNC. Il 368A ha un ingresso di alimentazione da 20 a 36 VDC a circa 125 mA. L'alimentazione primaria ha un isolamento di 500 V dalla terra del segnale. L'alimentazione è tramite un PT02A-8-3P a 3 pin. Il pin A del connettore è più l'alimentazione; B è il ritorno; e C è la terra del telaio. Il connettore di accoppiamento è un PT06A-8-3S-SR. l'alimentazione da 10 a 18 VDC può essere fornita come opzione al momento dell'ordine. Caratteristiche principali - 4 canali - 100 mV/eu di sensibilità in ingresso - 5 a 50 fondo scala (FS) unità ingegneristiche (eu) (regolabile) - Sensore da 2 a 5 mA Curr - Uscite da 4 a 20 mA - Uscita FS AC - Potenza primaria isolata - Ingressi e uscite BNC - Alimentazione da 20 a 36 VDC
