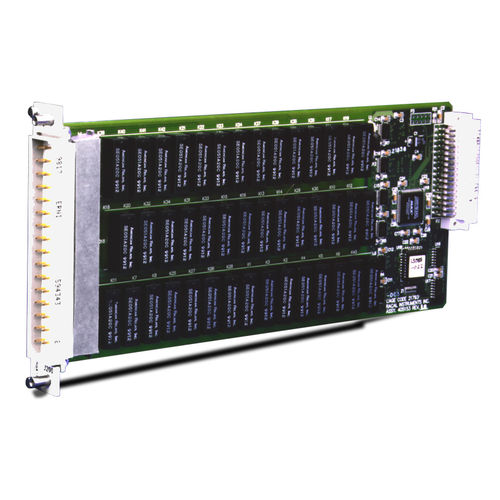

Multiplexer scheda 1260-136

monomodalead alta densità

Multiplexer ad alta tensione Plug-In I plug-in della serie Racal Instruments™ 1260-136 sono multiplexer di relè ad alta tensione per la piattaforma Adapt-a-Switch™. Questi si inseriscono rapidamente e facilmente nella parte anteriore di un Adapt-a-Switch™ Carrier 1260-100 Informazioni sul prodotto Ogni plug-in della serie 1260-136 può essere configurato tramite il controllo del programma standard in una delle seguenti configurazioni - multiplexer singolo 1x21 a due fili - singolo multiplexer 1x42 a un filo - due multiplexer 1x21 a un filo i plug-in 1260-136 possono essere utilizzati per applicazioni di distribuzione in cui qualsiasi combinazione di relè per multiplexer sono chiusi alla volta, o in applicazioni classiche di scansione in cui solo un relè per multiplexer può essere chiuso. Quando viene usato come scanner, la funzione "exclude" della serie 1260 aprirà automaticamente l'ultima connessione quando viene programmata una nuova connessione. Questo riduce il numero di comandi inviati all'interruttore, riducendo così il tempo di test. Possono essere programmati anche il make- before-break o il break-before-make. Sono disponibili tre diverse versioni di questo plug-in per supportare una gamma di requisiti di commutazione ad alta tensione. Ogni versione utilizza un diverso relè ad alta tensione. Le specifiche di base della "commutazione a caldo" di questi plug-in sono le seguenti - 1260-136B, 500 V, relè reed - 1260-136C, 1 kV, relè reed - 1260-136D, 500 V, Mercury Wetted Reed Relay Il 1260-136D deve essere orientato verticalmente per funzionare correttamente. Questa è la posizione normale per le installazioni che utilizzano uno chassis VXI a 13 slot e il supporto Adapt-a-Switch™. Le versioni 1260-136B e C non sono sensibili alla posizione; funzioneranno correttamente in installazioni orientate in qualsiasi direzione.
