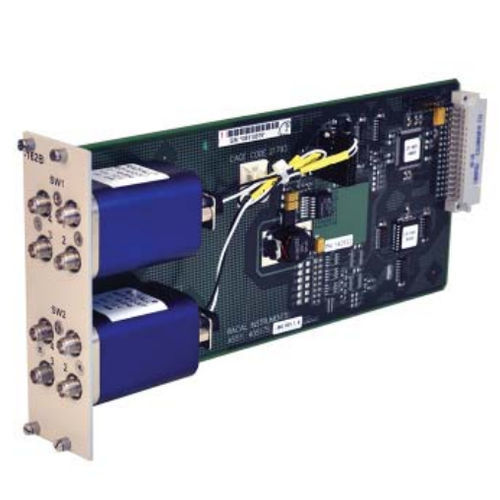

Commutatore di trasferimento per rack 1260-162AH

Interruttore di trasferimento a microonde plug-in ad alte prestazioni Racal Instruments™ 1260-162AH/BH è un interruttore a microonde plug-in a 2 slot. Può essere utilizzato nel mainframe di commutazione Racal Instruments™ 1256 o nel carrier Racal Instruments™ 1260-100 Adapt-a-Switch™ VXI. Informazioni sul prodotto Racal Instruments™ 1260-162AH/BH è una scheda di commutazione coassiale elettromeccanica DC-18 GHz che può essere configurata come commutatore di trasferimento singolo o doppio. I relè utilizzati in questa scheda hanno un funzionamento altamente affidabile e ripetitivo con una durata di 2,5 milioni di cicli. Ciò è dovuto al design privo di attrito che riduce al minimo i depositi di particelle sui contatti che influiscono sulla ripetibilità del funzionamento della linea di trasmissione e sulla calibrazione del sistema. Il modello 1260-162AH/BH fa parte della famiglia di schede di commutazione a microonde della serie modulare Adapt-a-Switch™. Queste schede possono essere installate in uno chassis di switch LXI o in un carrier VXI per esigenze di switch più ampie. Questo approccio modulare a schede plug-in fornisce un'architettura di sistema scalabile che può essere facilmente adattata all'espansione dei requisiti del sistema aggiungendo altre schede. Queste schede possono essere combinate con altre schede di commutazione della serie Adapt-a-Switch per ottenere una soluzione completa di sistema di commutazione ATE. In caso di sostituzione, i relè possono essere sostituiti in meno di 5 minuti. Ciò massimizza il tempo di attività del sistema e facilita gli aggiornamenti sul campo. Le connessioni dell'utente vengono effettuate direttamente ai connettori SMA dei relè sul pannello frontale del plug-in, eliminando le perdite cumulative e il rumore indotto. Per collegare/scollegare i connettori di interfaccia SMA in modo rapido e semplice, è disponibile una presa appositamente progettata, con scanalatura profonda per un'unità di presa da ¼".
