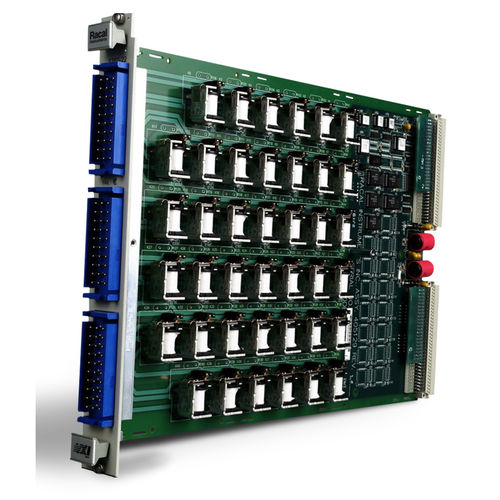

Il Racal Instruments™ 1260-22 è un modulo interruttore ad alta potenza SPST a 40 canali, progettato per commutare e instradare sorgenti ad alta corrente come gli alimentatori AC e DC nei sistemi di test automatizzati
Il 1260-22 commuta correnti fino a 20A, AC o DC, e tensioni fino a 250VDC o 250VAC. La gestione della potenza massima è di 600WDC o 4800VA per canale.
Il design del 1260-22 riduce i componenti esterni, i ponticelli di configurazione e i dispositivi fail-safe. Le disposizioni per i ponticelli interni facilitano le configurazioni di multiplexer 1x2 e/o 1x4, riducendo il cablaggio esterno. I soppressori di sovratensione si installano facilmente sul modulo, semplificando l'integrazione del sistema.
Un interruttore esterno di reset di emergenza può essere collegato al connettore del pannello frontale del 1260-22. L'interruttore esterno fornisce un modo per aprire istantaneamente tutti i canali sul 1260-22 e tutte le schede collegate alla stessa opzione 01T. Questo aiuta a garantire una commutazione sicura nelle applicazioni ad alta corrente.
L'interfaccia Option 01T basata su messaggi e registri controlla il 1260-22. Fare riferimento alla scheda tecnica Option 01T applicabile per le specifiche e le caratteristiche del prodotto, come includere, escludere e scansionare le liste; monitoraggio della corrente della bobina del relè e nomi di percorso definiti dall'utente e stati di reset.Il 1260-22 include il supporto VXIplug&play per i framework basati sull'interfaccia di programmazione applicazioni Microsoft Win32®, compresi i driver per LabWindows™/CVI e LabVIEW™
Caratteristiche principali
- 40 canali di commutazione SPST ad alta potenza
- Commutazione per alimentatori e fonti di corrente
- Commuta fino a 20 A, AC o DC
- Interfaccia per interruttore esterno di "reset di emergenza" per aprire tutti i canali
- Riconfigurabile come multiplexer: cinque 4 x 1 più dieci 2 x 1
- Disposizioni per l'aggiunta di un elemento di protezione del contatto shunt
---
