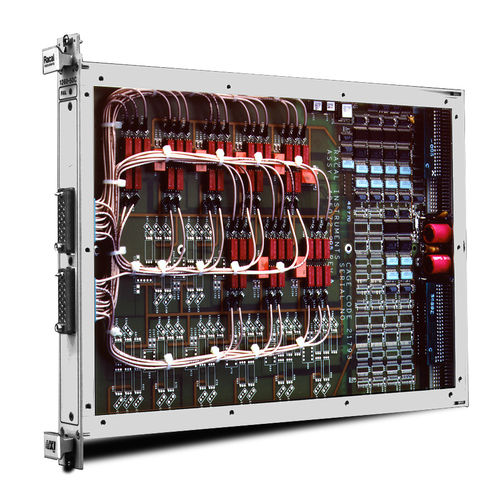

Multiplexer modulo 1260-50C

a elevata banda passante

Il Racal Instruments™ 1260-50 è ideale per la commutazione di segnali a larga banda fino a 200 MHz. È destinato all'uso con generatori di funzioni/impulsi, contatori/temporizzatori universali, oscilloscopi e altri strumenti in cui vengono commutati segnali ad alta frequenza o impulsi veloci. Informazioni sul prodotto Il modello 1260-50C è composto da otto multiplexer 1x4 da 10 W e il modello 1260-50D da 16 multiplexer 1x4 da 50 Ω. Questi multiplexer sono bidirezionali e riconfigurabili via software. Ciò semplifica la riconfigurazione ed elimina la necessità di smontare il modulo. L'alloggiamento del connettore coassiale (shell) viene fornito con il 1260-50C/D. I pin del connettore devono essere acquistati separatamente. Sono disponibili anche i pin coassiali completi di cavi per questo modulo. I cavi coassiali sono stati testati fino a una larghezza di banda di 1 GHz e sono disponibili in lunghezze di 2, 6 e 12 piedi con un pin coassiale a ciascuna estremità. Le correnti delle bobine dei relè sono monitorate per fornire un controllo di affidabilità selezionabile dall'utente, che offre all'utente un'ulteriore garanzia di funzionamento del relè. Il 1260-50 è controllato dall'interfaccia Racal Instruments™ Option 01 basata su messaggi o dall'interfaccia Option 01T basata su messaggi e registri, illustrate in dettaglio nelle rispettive schede tecniche. Tutte le funzioni di controllo del 1260 illustrate nelle schede tecniche sono disponibili per questo modulo. Caratteristiche principali - 1260-50C configurabile come: - Otto 1x4 - Quattro 1x9 - Due 1x19 - Uno 1x39 - 1260-50D configurabile come: - Sedici 1x4 - Otto 1x9 - Quattro 1x19 - Due 1x39 - Un 1x79 - Larghezza di banda di 200 MHz con eccellente diafonia e isolamento - Configurabile via software - Interfacce coassiali
