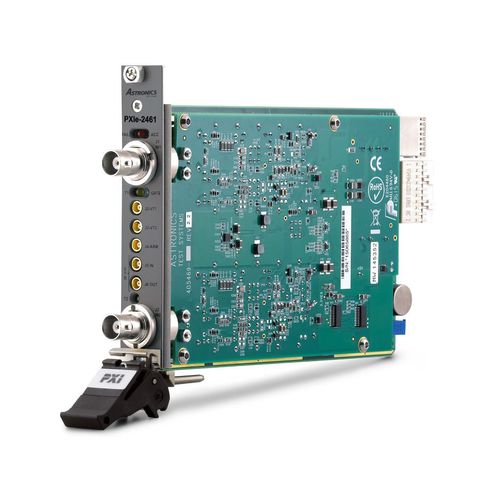

L'Astronics Test Systems PXIe-2461 PXI è un ad alte prestazioni, 2 canali,
contatore/Timer universale da 235 MHz.
Occupando un singolo slot PXI Express periphal o slot ibrido, la frequenza & tempo
intervallo/contatore (FTIC) offre undici funzioni di misurazione automatica facile da usare
tra cui fase, impulso, picco, tempo di salita/discesa, intervallo di tempo e misura del rapporto, il tutto con una risoluzione estremamente elevata.
Informazioni sul prodotto
Breve descrizione
Il contatore/timer universale ad alte prestazioni PXIe-2461 offre dodici funzioni di misurazione automatica
- Frequenza (diretta o rapporto) e periodo
- Intervallo di tempo (normale e ritardato)
- Tempo di salita e discesa
- Larghezza d'impulso (positivo o negativo)
- Ciclo di lavoro e fase
- Totalizzazione (manuale o per impulso o ciclo)
- DVM (MAX, MIN e tensioni DC)
Misura con alta granularità
Il contatore PXIe-2461 misura frequenze fino a 235 MHz con una risoluzione fino a 9 cifre al secondo. Cattura intervalli di tempo con risoluzione di 1 ns a scatto singolo e 100 ps con media abilitata
Isteresi flessibile
Il PXIe-2461 ha sia un'impostazione di isteresi bassa che alta per una migliore immunità al rumore. Le impostazioni di isteresi di fabbrica possono anche essere programmate per un requisito di sistema utilizzando uno strumento di calibrazione dell'isteresi
Timeout di misura
Il timeout di misurazione programmabile consente di ottimizzare le prestazioni del sistema quando mancano i segnali di ingresso.
Caratteristiche principali
- Esegui misure di temporizzazione di precisione con 9 cifre di risoluzione
- Automatizza i test utilizzando le misure automatiche, compreso il segnale di picco
- Le specifiche chiave includono:
- Misurazione della frequenza a 235 MHz
- 9 cifre al secondo di risoluzione
- Risoluzione dell'intervallo di tempo di 1 ns (100 ps con la media)
---
