VXIbus modulare portante di switch
La piattaforma Adapt-a-Switch™ è un rivoluzionario sistema di switch modulare che

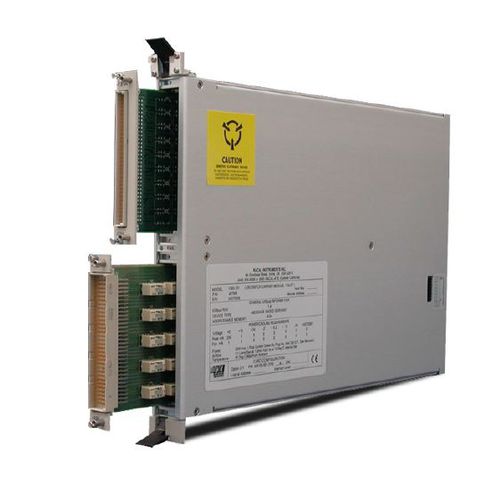

offre alta densità e flessibilità. Lo switch carrier Racal Instruments™ 1260-101
Carrier ospita due schede switch plug-in in un modulo VXI a slot singolo.
Sono attualmente disponibili configurazioni che combinano relè discreti, multiplexer, matrici, relè di potenza, interruttori RF e unità di test digitali
Informazioni sul prodotto
Per semplificare la configurazione, i plug-in Adapt-a- Switch™ sono inseriti facilmente e direttamente dal pannello frontale del 1260- 101, senza rimuovere il modulo portante dallo chassis VXIbus. Gli aggiornamenti o le modifiche sul campo possono essere eseguiti rapidamente e facilmente. Inoltre, il risparmio può essere fatto a livello di singolo plug-in, minimizzando il costo del supporto del sistema. Il 1260-101 fornisce un bus analogico per interconnettere i due plug-in. Questo permette a grandi multiplexer e matrici di essere configurati dinamicamente tramite controllo software. L'interfaccia Racal Instruments™ Option 01T, alloggiata nel 1260-101, controlla le due schede plug-in Adapt-a-Switch™ e fino a dieci ulteriori moduli switch VXI della serie 1260 utilizzando sia modalità basate su registri che su messaggi. Fai riferimento alla scheda tecnica dell'opzione 01T per le specifiche e le caratteristiche del prodotto. Il 1260-101 include il supporto VXIplug&play per framework basati su Microsoft Win32® application programming interface, inclusi i driver per LabWindows™/CVI e LabVIEW™.
Caratteristiche principali
- Facile accesso, moduli di commutazione a caricamento frontale
- Il bus analogico espande matrici o multiplexer
- Il pacchetto modulare permette più tipi di switch in uno slot VXI
- Accetta due plug-in Adapt-a-Switch
- Singolo slot, porta VXIbus di dimensioni C
---
