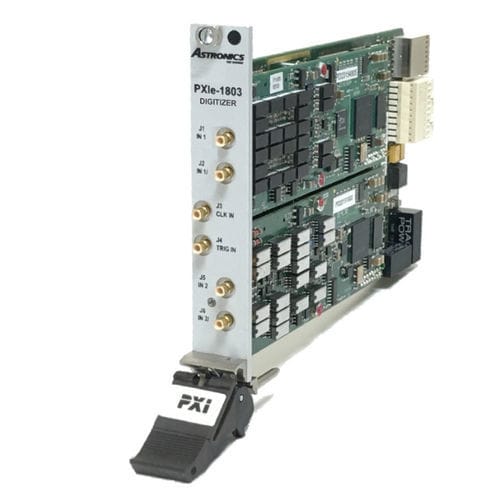

Digitalizzatore fino a 150 MS/s PXIe-1803

1 canale2 canalianalogico

L'Astronics Test Systems PXIe-1803 è un digitalizzatore a 2 canali. Occupando solo uno slot PXI Express periphal o slot ibrido, questo digitalizzatore offre la migliore combinazione di velocità e gamma dinamica disponibile per PXI Express. Il riferimento incorporato assicura un'alta precisione su un lungo ciclo di calibrazione Informazioni sul prodotto Integrità del segnale Uno dei requisiti più importanti nelle applicazioni di test e misura di oggi è l'alta qualità del segnale. Con un SFDR eccezionalmente buono di < 83dB a una portante di 1 MHz, l'Astronics Test Systems PXIe-1803 digitalizza i segnali con la massima fedeltà nella sua classificazione. L'accuratezza assoluta e relativa DC supera quella dei modelli concorrenti con un ampio margine. Gli ingressi del segnale sono forniti come single-ended o differenziale vero Sincronizzazione dei canali Entrambi i canali del digitalizzatore possono essere utilizzati indipendentemente o in sincronizzazione. L'acquisizione della forma d'onda può essere attivata da un livello analogico sul canale 1 o 2, da un trigger esterno, da un trigger PXI o da un trigger software. Alta densità e modularità Le piccole dimensioni e le alte prestazioni del doppio canale PXIe-1803 lo rendono ideale per l'uso in applicazioni ad alto numero di canali. Il modulo può essere sincronizzato con moduli aggiuntivi in uno chassis PXI con slot ibridi. Questo riduce le dimensioni e il costo del sistema mentre migliora la granularità e la manutenibilità del sistema. Potente pannello frontale morbido Il PXIe-1803 viene fornito con un pannello frontale morbido (SFP) che ti dà il controllo manuale del condizionamento del segnale front-end, del clock e dell'acquisizione del segnale. L'SFP permette di visualizzare le forme d'onda digitalizzate nella finestra di anteprima, fornendo informazioni sui parametri del segnale catturato nel dominio del tempo.
