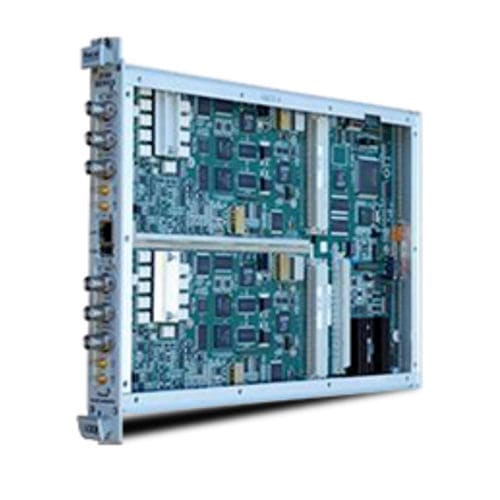

Sintetizzatore digitale diretto 3100M

PLLdi frequenza

La serie di sintetizzatori di forme d'onda 3100M di Astronics Test Systems combina 300 MS/s prestazioni di generazione di forme d'onda, versatilità e dimensioni compatte in un formato VXIbus a singolo slot. Il 3100M è una versione notevolmente migliorata di uno strumento collaudato sul campo ideale per Generazione di stimoli di test VXI. Sostituisce uno o due dei popolari 3152A Preci- sion PLL Waveform Synthesizers, che sono standard su molti militari e com- piattaforme di test militari e commerciali. Informazioni sul prodotto Modalità di compatibilità Il 3100M ha come impostazione predefinita la sua modalità operativa a più alte prestazioni, ma può anche essere impostato per funzionare come se fosse un 3151A+ o 3152A per tutte le modalità tra cui (e non solo) PLL, PM, modalità sequenziale, ritardo di trigger e sincronizzazione multi-modulo. Il 3100M fornisce un'interfaccia del pannello frontale che è diversa da quella del 3152A. Per i progetti legacy, si prega di fare riferimento alla letteratura per i modelli 3151B e 3152B per ulteriori informazioni Modalità di modulazione Il 3100M permette la modulazione di una forma d'onda portante che va fino a 100 MHz con dieci tipi di modulazione tra cui AM, FM, PM, FSK, PSK, ASK, salto di frequenza, salto di ampiezza, modulazione 3D (una combinazione di AM, FM e PM), e Pulse Width Modulation (PWM). Le sorgenti di modulazione sono tutte interne eccetto la PM (esterna o interna con la modalità 3D) e includono seno, quadrato, triangolo, rampa e arbitraria (in alcuni casi). Il PWM è generato utilizzando il software di creazione di forme d'onda incluso e scaricato nello strumento Frequenza Sweep Il 3100M spazza forme d'onda sinusoidali (ora usando Direct Digital Synthesis o DDS), quadrate o triangolari tra due frequenze qualsiasi fino a 100 MHz. Lo sweep può essere eseguito sia verso l'alto che verso il basso e linearmente o logaritmicamente.
