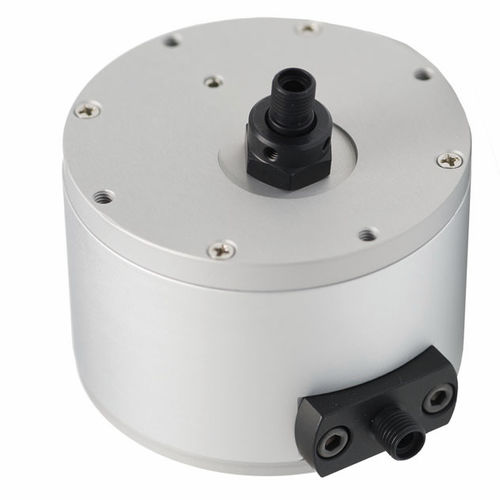

Sfera di Ulbricht AvaSphere-30

sfera di Ulbricht
sfera di Ulbricht
Aggiungi ai preferiti
Confronta con altri prodotti


Descrizione

Una sfera integratrice funziona come un collettore di luce. La luce raccolta può essere usata come fonte di illuminazione diffusa o di misurazione. Il principio di base è che la luce entra nella sfera attraverso la porta del campione, passa attraverso riflessioni multiple sulla superficie lambertiana altamente riflettente della sfera e viene diffusa uniformemente all'interno della sfera. Dietro una porta a deflettore all'interno della sfera, che è indipendente dalle proprietà angolari della porta del campione, un cavo a fibre ottiche raccoglie un segnale luminoso omogeneizzato e lo porta allo spettrometro. Il deflettore è molto importante perché impedisce che le prime riflessioni entrino nella fibra di rilevamento. Le sfere integratrici della serie AvaSphere sono disponibili con diametri attivi di 30, 50 e 80 mm e una porta SMA a 90 gradi per raccogliere i segnali di irraggiamento e riflessione. Le sfere di riflessione hanno un'ulteriore porta di connessione SMA a 8 gradi dalla norma (dalla porta del campione) per l'illuminazione diretta. Questa porta accoppia la luce esterna nella sfera attraverso un cavo a fibre ottiche collegato a una lente collimatrice COL-UV/VIS. I diametri della porta del campione sono 6 mm per AvaSphere-30, 10 mm per AvaSphere-50 e 15 mm per AvaSphere-80. Tutte le porte del campione sono a lama di coltello, assicurando un campo visivo di quasi 180 gradi della porta del campione. La versione per irraggiamento della sfera integratrice può essere usata per misurazioni di sorgenti luminose, come laser, LED e sorgenti incandescenti. Per le misure di irradianza di LED cilindrici da 5 mm, è disponibile un adattatore speciale per AvaSphere-50/80-IRRAD. Questo adattatore assicura un posizionamento corretto e riproducibile dei LED all'interno della sfera.

---
