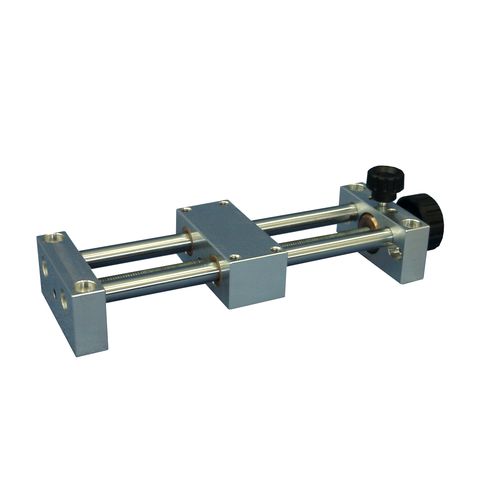

Piastra di posizionamento in miniatura Type 309A

linearemanualemonoassiale

Piccolo tavolo di posizionamento manuale Azionamento tramite vite metrica M6x1 Guidato da 2 aste in acciaio Opzioni : Volantino o manopola di presa Indicatore di posizionamento Bloccaggio della posizione Montaggio su tavola XY o sistema XYZ Precisione e compattezza di questo piccolo tavolo manuale È il tavolo manuale più piccolo della nostra gamma (larghezza 54 mm / altezza 27,5 mm). Il passo della vite è di 1 mm per giro e la precisione assiale di queste tavole è <0,05 mm dopo il bloccaggio in posizione (<0,10 mm prima del bloccaggio in posizione). Il bloccaggio in posizione avviene sulla vite di trasmissione, sia in cima al cuscinetto (posizione B1) che all'estremità della tavola (posizione B2). Manopola di presa, indicatore di posizione e corsa massima L'uscita dell'albero è filettata per avvitare la manopola con o senza indicatore di posizione (o il volantino, ma non può essere utilizzato con un indicatore). La corsa massima è di 100 mm, ma è possibile produrre qualsiasi corsa intermedia. Tavola di sollevamento compatta, tavola trasversale in miniatura e piastra di base La versione "asse Z" consente di fissare la tavola solo tramite la sua piastra terminale. Può essere fissata direttamente sul carrello di un'altra tavola per un montaggio in YZ. La piastra di base consente il montaggio su tavole trasversali XY (vedi immagine sotto). Altri prodotti della gamma di tavoli manuali Se il passo di 1 mm è troppo piccolo per l'applicazione (tempo di traslazione troppo lungo), la tavola 309B0 ha un passo di 2 mm e non è molto più grande; anche la rigidità è maggiore perché le aste passano da Ø8 a Ø10.
