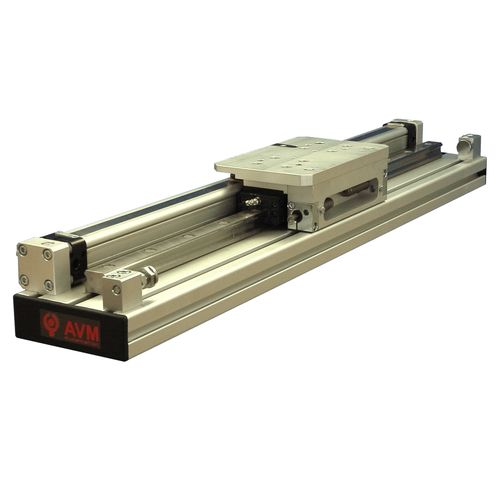

Modulo lineareper portale cartesiano Type 35

pneumatico

Azionato da cilindro pneumatico (ISO o senza stelo) Guidato da guide di scorrimento Arresti meccanici regolabili Ammortizzatori idraulici Sensori induttivi Limitazione del flusso Opzioni : Posizione/i intermedia/e su 357 con corsa passante Più di un cilindro guidato senza stelo Con la loro trave in alluminio autoportante e la dotazione di arresti meccanici di fine corsa, ammortizzatori idraulici, sensori induttivi e limitatori di flusso, questi carriponte sono più di un cilindro senza stelo guidato, sono veri e propri assi di movimentazione pronti per essere installati e cablati. Sono destinati al trasferimento di carichi da 3 a 50 kg su corse fino a 1500 mm. Manipolatori cartesiani pneumatici Il carrello mobile, azionato da un cilindro senza stelo (o da un cilindro a stelo a corsa breve per essere più economico), consente di trasportare un asse perpendicolare per creare manipolatori cartesiani a 2 o 3 assi, con i manipolatori Tipo 37. Regolazione ottimizzata del fine corsa La regolazione fine della corsa avviene tramite arresti meccanici senza alcun intervento sugli smorzatori idraulici e sui rilevatori induttivi: ciò consente di risparmiare tempo, garantire l'affidabilità della regolazione e assicurare una durata ottimale di questi componenti. Gantry pneumatico con posizioni intermedie a corsa passante Il modello 357 è dotato di un modulo di posizione intermedia che può essere posizionato in qualsiasi punto della corsa. Può rientrare nella direzione del movimento, evitando così un arretramento per continuare il movimento nella stessa direzione. Garantisce la stessa precisione di posizionamento dei finecorsa. È possibile utilizzarne diversi sullo stesso portale per creare un asse pneumatico multiposizione.
