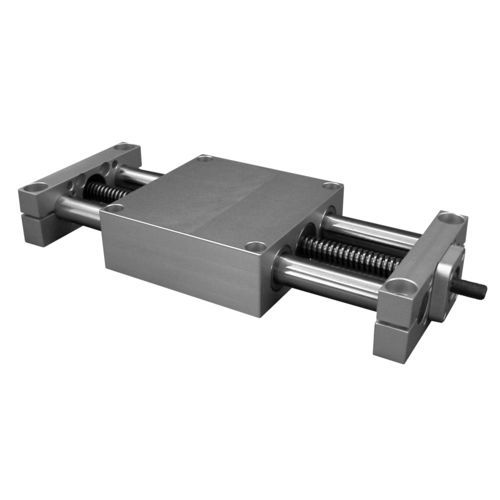

Tavola di posizionamento per motore elettrico
Guidato da 2 aste su boccole a sfera (cuscinetti in bronzo su richiesta)
Opzioni :
Adattamento del motore (motore non fornito)
Montaggio nella tavola XY
Piastra di base
Adattamento del motore per tavola lineare
Queste tavole a vite vengono fornite senza motore, ma l'adattamento del vostro motore può essere effettuato da noi.
Alcuni adattamenti sono standard, soprattutto per i motori standard (NEMA17 o NEMA23); se le dimensioni del vostro motore non sono elencate, contattateci per verificare la fattibilità dell'adattamento del vostro motore dai nostri pezzi grezzi.
Tavole a vite trapezoidale per motori
La vite trapezoidale è irreversibile e la precisione assiale di queste tavole è <0,15 mm (in pratica da 0,02 a 0,10 mm).
La corsa massima è di 750 mm, ma è possibile produrre qualsiasi corsa intermedia.
Per una tavola trasversale XY, le tavole sono montate l'una sull'altra direttamente dal corpo con l'opzione 308922* (i fori lisci sono realizzati nel corpo di una tavola).
Per applicazioni di posizionamento più precise, queste tavole sono disponibili con vite a sfera.
---
