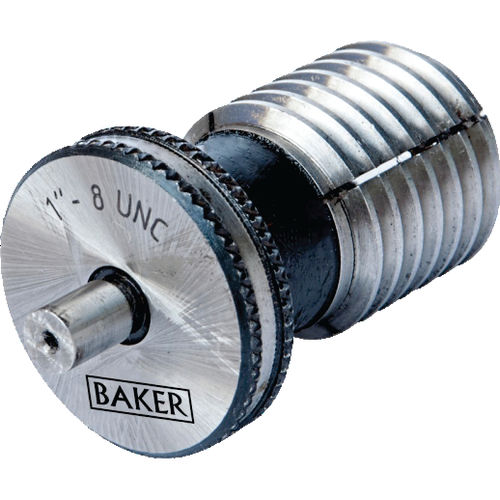

Calibro di filettatura 1"- 8 UNC

Il panettiere fabbrica le spine di posizione del foro come indicate. Questi sono usati per misurare & controllare la posizione di piccoli fori filettati. Ciò è un calibro perfetto per ispezionare le caratteristiche per la distanza massima al diametro medio dei fili. Questi danno una presa di posizionamento costante senza tirare la spalla della spina su contro il fronte del foro che evita così gli errori della forma quadrata. Le spine di posizione del foro sono comunemente usate misurare la posizione dei fori filettati. È difficile da misurare esattamente la posizione dei fori filettati che usando i metodi convenzionali; cioè CMM o tipo strumenti di indicazione. Le spine di posizione del foro sono fabbricate deliberatamente con il diametro medio di grande misura, quindi slitted, con conseguente sezione infilata che sprofonda mentre sono avvitato il foro filettato. La spina di posizione del foro avviterà strettamente dentro, individuando sul diametro medio del foro filettato. Una misura può poi essere presa dal punto di riferimento al diametro cilindrico sulla spina di posizione del foro per determinare la posizione. Per le piccole dimensioni stesse, la spina non è slitted ma il filo è fabbricato con una conicità graduale, che chiuderà su sul filo. Presa positiva sui fianchi indipendentemente dalla dimensione del foro. Il diametro del gambo 6,35 millimetri è mantenuto all'interno di ± 0,0025 millimetri. Lo stinco è concentrico alla parte infilata all'interno di 0,0025 millimetri. Disponibile nelle dimensioni metriche & unificate. Le dimensioni metriche M6 & sopra sono slitted. Le dimensioni unificate non 12 & sopra sono slitted.
