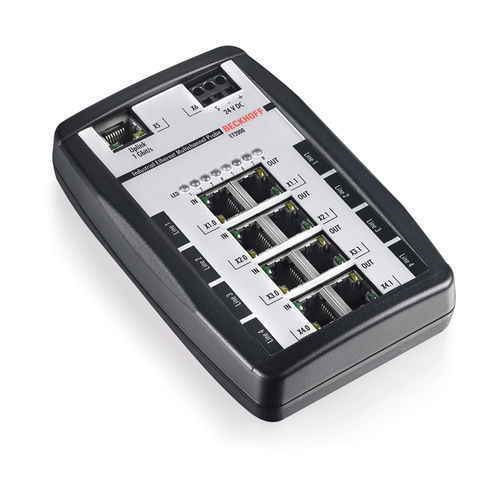

Switch Ethernet non gestibile ET2000

8 porteProfiNetad inserimento

La sonda multicanale ET2000 di Beckhoff è un hardware versatile per l'analisi di qualsiasi soluzione Industrial Ethernet. Con otto porte, questo dispositivo consente la registrazione sincronizzata illimitata di fino a quattro canali indipendenti a una velocità di 100 Mbit/s. Sono supportati tutti gli standard Ethernet in tempo reale come EtherCAT, PROFINET, ecc. e le reti Ethernet da ufficio convenzionali. Grazie al suo design compatto e robusto, l'ET2000 è ideale sia per l'applicazione locale alle macchine che in laboratorio. I quattro canali consentono di registrare e analizzare reti separate o punti diversi all'interno della stessa rete. Tutti i frame in transito - in entrambe le direzioni - sono dotati di un timestamp di alta precisione nell'hardware della sonda e copiati sulla porta uplink Gbit. L'elevata risoluzione del timestamp, pari a 1 ns, consente un'analisi temporale molto precisa dei segmenti di rete collegati. La sonda ET2000 è trasparente per i bus collegati. Grazie al basso ritardo di ciclo di 1 µs, l'influenza sul sistema è molto ridotta. Il dispositivo può essere collegato a qualsiasi interfaccia Gbit Ethernet sul lato PC. Un plug-in per il monitor di rete gratuito Wireshark consente di utilizzare questo monitor di rete per analizzare le registrazioni e i timestamp ad alta precisione. Numero di porte/canali - 8/4 Porta di collegamento - 1 Gbit/s Ritardo - circa 1 µs Risoluzione timestamp - 1 ns (canale 0/1) Interfaccia software - WinPcap Velocità di trasferimento dati - porte probe: 100 Mbit/s, porta uplink: 1 Gbit/s Diagnostica hardware - LED di collegamento/attività per canale, 1 LED di alimentazione Alimentazione - 24 (18...30) V CC, 500 mA, connessione a 3 pin (+, -, PE) Dimensioni (L x A x P) - circa 100 mm x 150 mm x 40 mm Temperatura di funzionamento - 0...+55 °C
