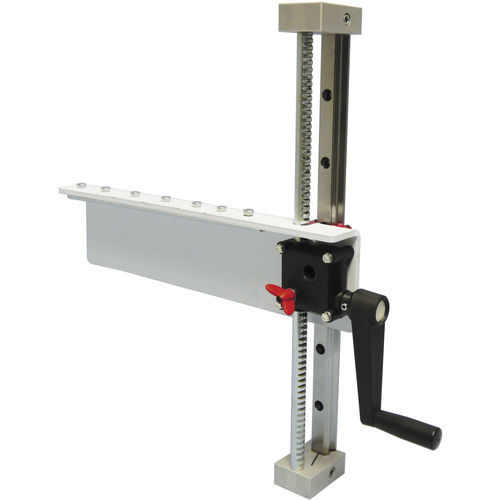

Posizionatore manuale 4708

lineare1 asse

Impiego: consente di posizionare carichi importanti applicati a sbalzo ad una staffa di lamiera fissata tra il martinetto e il carrello a ricircolo di sfere a cui viene affidato sia il carico che la precisione mentre la regolazione avviene tramite il sistema martinetto/cremagliera. Stato di fornitura completo di n.1 martinetto traino rinforzato a cremagliera (vedi part.4678), n.1 guida a ricircolo di sfere (vedi part.4737), n.2 morsetti di staffaggio cremagliera/rotaia in alluminio micropallinato. La fornitura non comprende la staffa di fissaggio. Indicazione di fissaggio Caratteristiche: Il freno elimina le perdite della posizione causata da fattori esterni (ad esempio vibrazioni). Attenzione: il freno non blocca la posizione in caso di movimentazione tramite manopola ne preservare solo gli organi di trasmissione interni. Confezione standard: 1 pezzo. DATI TECNICI: Coppia nominale max trasmissibile: 12 Nm Corsa cremagliera per giro: 1 giro della manopola = 8 mm di corsa della cremagliera. STEP BY STEP (NO funzionamento in continuo). Rapporto lavoro/sosta=1/30. Tempo max di lavoro ininterrotto: 1 min. Azionamento: manuale, se motorizzato max. 120 giri/min.
