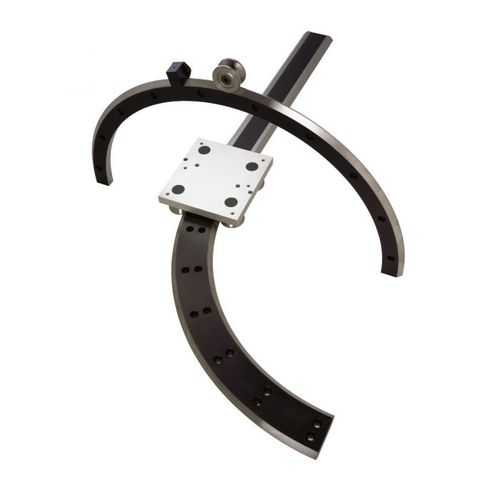

Guida lineare a pattino HDRT
di precisionein acciaioin acciaio inossidabile

guida lineare a pattino
guida lineare a pattino
guida lineare a pattino
guida lineare a pattino
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a pattino
Altre caratteristiche
di precisione, in acciaio, in acciaio inossidabile, per carichi pesanti, a binario

Descrizione

HDRT combina la flessibilità e la funzionalità del sistema di guide e binari ad anello PRT con le dimensioni e la resistenza della linea di prodotti HDS2 per supportare carichi fino a 40kN (8.992 libbre). Sistemi a binario I sistemi di binari HDRT combinano segmenti ad anello e guide diritte per seguire virtualmente qualsiasi percorso. Gli anelli a V interni ed esterni sono compatibili con tre dimensioni di cuscinetti e due lubrificatori e sono disponibili in sette dimensioni, due gradi di precisione e acciaio inossidabile. I sistemi di binari sono forniti in sezioni pronte per l'installazione, contrassegnate da numeri di riferimento e di sequenza. Per facilitare l'allineamento, viene fornito un esclusivo dispositivo di allineamento dei blocchi di giunzione. È disponibile anche una varietà di metodi di azionamento. Segmenti dell'anello di scorrimento L'HDRT offre un'ampia gamma di anelli a bordo singolo con diametro da 512 mm (20,15 pollici) a 1656 mm (65,19 pollici). I segmenti curvi sono forniti di serie con archi di 90 e 180 gradi. Sono realizzati in acciaio di alta qualità e sono disponibili in tre gradi: P1, P2 e SS. Tutti i tipi sono completamente rettificati sulle facce a V di 90 gradi e sul registro interno. Il grado P1 è rettificato anche sulla faccia di montaggio. La versione in acciaio inox è rettificata su tutte le superfici. Le guide ad anello sono disponibili in segmenti di 360, 180 e 90 gradi. I fori standard sono svasati per le viti ad esagono cavo. In alternativa, l'opzione del foro filettato consente il fissaggio dal basso. È disponibile un'opzione di trasmissione a ingranaggi. -HDRE: superfici esterne a V temprate -HDR: superfici interne a V temprate -HDRD: superfici a V temprate Segmenti rettilinei L'HDRT utilizza guide diritte della famosa serie HDS2, adattate con precisione e modificate in base ai requisiti dell'applicazione.

---

VIDEO

Cataloghi

HDRT
HDRT
24 Pagine
HDS2
HDS2
52 Pagine
