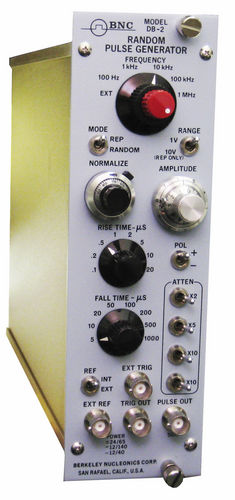

Generatore di impulsi 10 Hz - 1 MHz | DB-2

Per verificare una gamma di funzioni multicanali dell'analizzatore, abbiamo progettato un generatore di impulsi casuale che utilizza un concetto di controllo della carica. Forniamo le transizioni controllate di tensione ai tassi medii da 10 hertz a 1 megahertz. Queste transizioni di tensione possono essere accoppiate ad un sistema sensibile dell'amplificatore della carica via il condensatore standard di calibratura per indurre gli impulsi della carica, approssimantesi quindi molto attentamente al segnale da un rivelatore. Fra gli impulsi, la tensione decade ad un modo esponenziale non diverso di tutto il generatore di impulsi della coda. Tuttavia, le transizioni di tensione (o punto) è indipendente dal deperimento, punti così di ricorso guideranno sulla coda del deperimento, eliminante la dipendenza di ampiezza di punto sul tempo di deperimento (Td) trovato in altri generatori di impulsi della coda. Questo ultimo fatto consente i tassi di ripetizione lontano al di sopra della limitazione di 1/8 Td incontrata comunemente.
