Costruzione
FF – Conduttore extraflessibile rame rosso o stagnato
R – Isolamento PVC tipo TI 1
07 – Cordatura a corone concentriche separate tra loro da nastro tessile
Y – Funi in acciaio zincato
R – Guaina PVC tipo TM 2
R – Isolamento PVC tipo TI 1
D – Cavo piatto
R – Guaina PVC tipo TM 2
Identificazione
Identificazione anime secondo tabella CEI-UNEL 00722: con numerazione progressiva, con o senza conduttore di protezione giallo verde. Guaina esterna di preferenza in colore blu. Su specifica richiesta del cliente e per quantitativi minimi di 3-4000 m, possibilità di fornitura in colore nero.
Norme di riferimento
Tabella UNEL 35010 sigle di designazione
CCEI 20-29/IEC 228 conduttori cavi isolati
CEI 20-20/IEC 227 cavi isolati per PVC
CEI 20-35/IEC 332.1 non propagazione della fiamma
Impiego

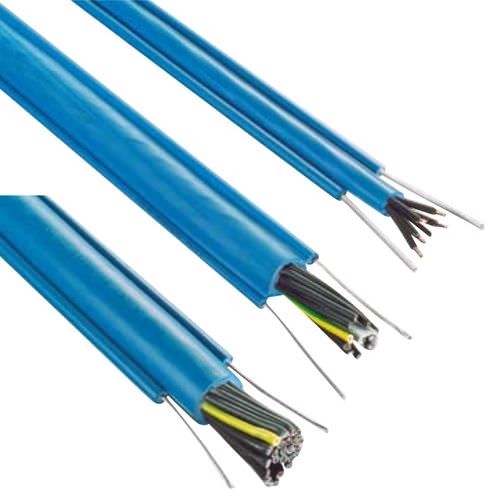

In questo cavo di comando gli sforzi di trazione vengono sostenuti da 2 funi laterali inserite in una guaina esterna. Le funi hanno resistenza alla trazione 2100N. Il cavo trova la sua applicazione in pulsantiere pensili, macchine per cantieri e sistemi di movimentazione e sollevamento.per migliorare la flessibilità il fascio interno dei conduttori è rivestito in nastro tessile che migliora la possibilità di movimento reciproco fra i conduttori e la guaina.
