Flangia di bloccaggio pneumatica CL-400-PTC Series
regolabilecompattaa doppio effetto

flangia di bloccaggio pneumatica
flangia di bloccaggio pneumatica
flangia di bloccaggio pneumatica
flangia di bloccaggio pneumatica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
pneumatica
Altre caratteristiche
regolabile, compatta, a doppio effetto, flangiata, in miniatura

Descrizione

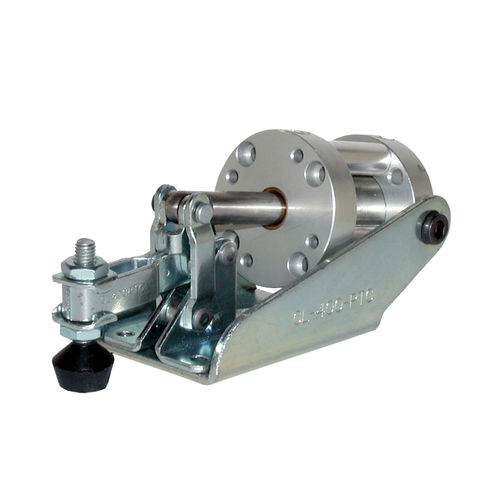

CL-400-PTC Braccio aperto Pinza pneumatica supercompatta per applicazioni dove lo spazio è limitato. Simile a una pinza a ginocchiera ad apertura verticale ad ampia apertura, ma azionata da un cilindro d'aria invece che a mano. Il leveraggio a ginocchiera fornisce un'elevata capacità di tenuta e assicura un bloccaggio meccanico positivo anche in caso di mancanza di pressione dell'aria. Il braccio di bloccaggio si apre di 100°. Il braccio aperto con scanalatura fornisce una posizione regolabile del mandrino. Capacità di tenuta di 100 libbre. Prodotto negli USA. Questa pinza è azionata da un cilindro ad aria compressa a doppio effetto da 3/4", con guarnizioni in Buna-N per temperature di esercizio da -20° a +200°F. Due porte #10-32. La pressione massima dell'aria in ingresso di 100 psi esercita una forza di serraggio massima di 100 libbre al centro del braccio. Questo morsetto è disponibile come opzione con capacità di rilevamento della posizione, incorporando uno speciale cilindro ad aria compressa con un anello magnetico. Ciò consente di monitorare la posizione del cilindro con un interruttore ad effetto Hall. Ordinare l'interruttore ad effetto Hall separatamente (vedere Prodotti correlati di seguito). Fornito con il mandrino a cuscino piatto #10-32 CL-316112-FC e (2) rondelle flangiate CL-3166-TW. Per i mandrini di serraggio alternativi, vedere Prodotti correlati di seguito. Per ordinare i raccordi miniaturizzati necessari per le porte #10-32, o per ordinare una staffa opzionale per il montaggio a 90°, vedere Prodotti correlati di seguito.

---
