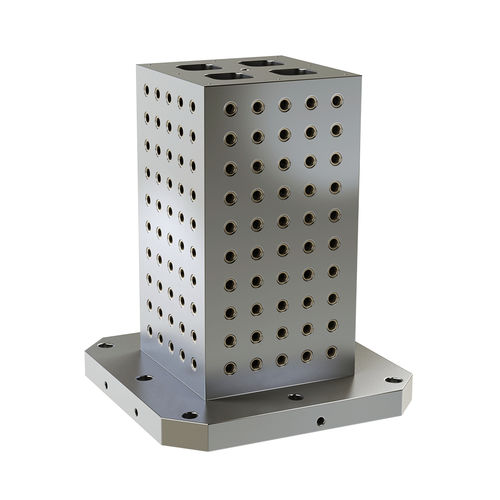

Colonna di presa in ghisa CL-500300600-FTBM-50
modulare

colonna di presa in ghisa
colonna di presa in ghisa
colonna di presa in ghisa
colonna di presa in ghisa
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Specificazioni
in ghisa, modulare

Descrizione

Blocchi per utensili su quattro lati - Modulare, pesante 5/8" (500 mm) Fissaggio modulare Nuovo elemento! Blocco utensili di precisione per centri di lavoro orizzontali, che incorpora il nostro sistema modulare Heavy (5/8-11). La costruzione monoblocco in ghisa fornisce una precisione superiore, stabilità dimensionale e smorzamento delle vibrazioni. tutte e quattro le facce sono rifinite con tolleranze ristrette e qualificate alla base, con una griglia di fori multiuso distanziati a 2.0000" entro .0008" dalla vera posizione. I fori di montaggio universali si adattano a quasi tutti i pollici o alla spaziatura metrica delle fessure. I blocchi di utensili qui mostrati si adattano a pallet quadrati da 500 mm. Questi blocchi utensili hanno quattro facce identiche, ideali per caricare un gran numero di pezzi di medie dimensioni su un pallet. Ogni foro multiuso su una piastra o blocco utensili MF50 del sistema standard ha una boccola ID da 5/8" sulla parte superiore con un inserto filettato 5/8-11 sotto di essa. I fori multiuso sono situati in un preciso schema a griglia da 2.0000", distanziati entro ±.0008 pollici dalla posizione reale. Le viti di posizionamento, con una spalla rettificata di precisione, vengono utilizzate per localizzare e fissare allo stesso tempo. La doppia possibilità di montaggio consente sia il montaggio JIS (localizzazione da due bordi di riferimento) che il montaggio DIN (localizzazione da fori centrali e radiali) con un'eccellente precisione. Per il montaggio DIN, vedere Prodotti correlati di seguito per le chiavi di fissaggio pallet. I fori di montaggio universali si adattano a quasi tutti i pollici o alla spaziatura metrica delle fessure. Corpo > Ghisa grigia, classe ASTM 45. Boccole > Acciaio ad alto tenore di carbonio, trattato termicamente. Inserti filettati > Acciaio. Conforme ai DFARS e RoHS.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di CARR LANE MANUFACTURING CO.

Altri prodotti CARR LANE MANUFACTURING CO.

Modular Fixturing - Heavy System MF50 (5/8")
