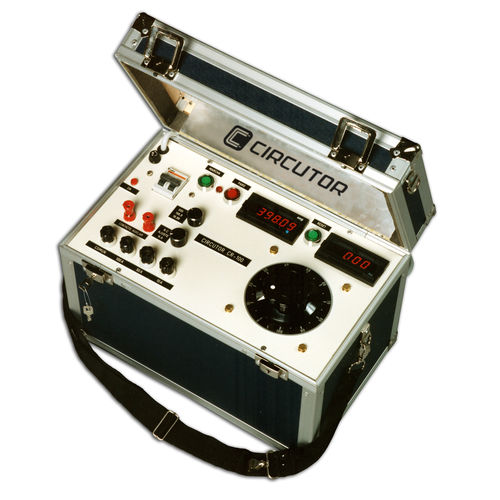

Apparecchio per prove di corrente CR series

automaticoper relèdigitale

Le unità CR-50, CR-100 e CR-250 comprendono sistemi di generazione di corrente appositamente progettati in grado di controllare la curva corrente/tempo di attivazione degli interruttori automatici e dei relè di protezione indiretta. Il suo principio di funzionamento si basa sull'iniezione di una corrente alternata che può essere regolata in tutto il circuito in prova con un anello di cavo in cortocircuito. Il collegamento di un contatto ausiliario dell'interruttore in prova può essere utilizzato per misurare il tempo di intervento per ogni corrente selezionata. Il test è facilmente eseguibile con un comando start-stop. Un misuratore automatico è responsabile dell'esecuzione delle misurazioni e della loro visualizzazione sul display. Possiamo sottolineare che l'unità può essere utilizzata per controllare il sistema di protezione totale, compreso il trasformatore di corrente nel caso di relè indiretti, in quanto la corrente può essere iniettata sul lato primario di questi trasformatori. Dopo il test, un display digitale visualizza automaticamente il valore della corrente iniettata e il tempo di intervento fino alla pressione del tasto RESET.
