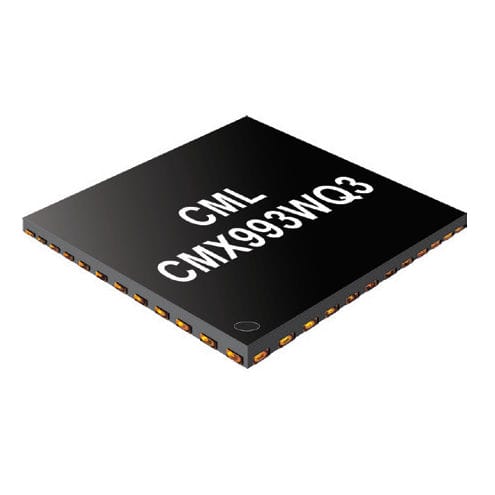

Due IC separati, ad alte prestazioni, modulatore di quadratura RF: il CMX993 standard e la variante di prodotto CMX993W ad ampia larghezza di banda.
Il CMX993 e il CMX993W sono integrati, modulatori IQ a bassa tensione adatti all'uso in applicazioni che operano da 30MHz a 1000MHz.
Il dispositivo integra due mixer accoppiati a doppio bilanciamento pilotati da un oscillatore locale bufferizzato e diviso in quadratura. La frequenza LO è divisa per un fattore 2 o 4. I mixer formano un modulatore vettoriale I/Q con stadi di guadagno programmabili che offrono fino a 30dB di controllo del guadagno in passi di 2,5dB.
Gli amplificatori differenziali a bassa frequenza non impegnati sono forniti agli utenti per essere configurati. Questo può essere usato per implementare funzioni come il filtraggio, la conversione del segnale da differenziale a single ended e lo spostamento di livello.
Un'interfaccia di controllo digitale, C-BUS, (un'interfaccia SPI™ compatibile) permette il controllo del guadagno e la gestione della potenza dei singoli blocchi interni per ottimizzare le prestazioni del sistema.
L'interfaccia C-BUS opera dal proprio dominio di alimentazione permettendo al dispositivo di essere interfacciato con diversi dispositivi a banda base di tensione. I dispositivi CMX993 e CMX993W sono forniti in un pacchetto VQFN ottimizzato RF.
Modulatore RF ad alte prestazioni (da 30MHz a 1GHz)
Modulatore I/Q
Figura di rumore a banda larga: -148dB/Hz
Rumore di fondo: -155dBm/Hz
Gamma di guadagno di uscita programmabile di 30dB
Potenza di uscita: +3dBm (PEP)
Bassi requisiti di pilotaggio LO: -15dBm
CMX993W - Versione con ampia larghezza di banda
(>50MHz larghezza di banda I/Q)
Amplificatori non impegnati per il filtraggio e l'interfacciamento
Interfaccia dati/controllo seriale C-BUS (compatibile SPI)
APCO P25, dati wireless
Trasmettitori ISM
Modulatori TV/CATV digitali
LAN senza fili, anello locale
Modulatori IF o RF
---
