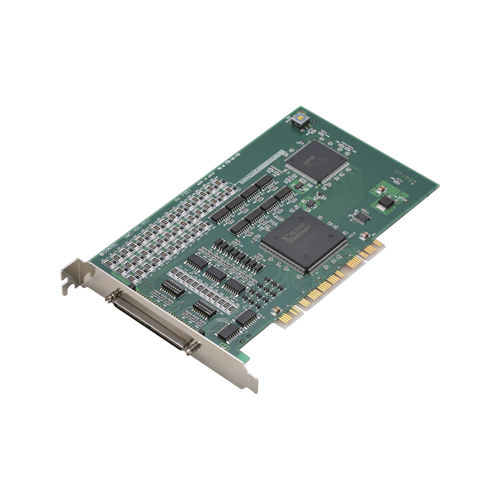

Scheda di controllo motore multiasse SMC-4DL-PCI

servomotorelineareper sincronizzazione

Questo prodotto è una scheda di controllo del movimento standard PCI che può posizionare un motore passo-passo o un servomotore con ingresso a treno di impulsi. Il prodotto dispone di funzioni di posizionamento, ritorno all'origine, interpolazione lineare e accelerazione e decelerazione con curva a S, in grado di eseguire l'interpolazione lineare multiassiale e l'override di velocità/posizione. Questo prodotto copre un'ampia gamma di applicazioni, tra cui apparecchiature per semiconduttori, strumenti di prova, robot multiasse e robot X-Y. Questo prodotto può controllare da solo fino a quattro assi. Utilizzando la libreria di driver [API-PAC(W32, è possibile creare software applicativo Windows per questa scheda nel linguaggio di programmazione preferito che supporta le funzioni API Win32, come Visual Basic o Visual C++. In grado di controllare in modo indipendente più assi e di emettere impulsi fino a 9,8 Mpps Sono disponibili il controllo di un massimo di 4 assi e l'uscita di impulsi di controllo del motore fino a 9,8 Mpps. L'impulso di comando per il controllo del motore supporta l'impulso comune, l'impulso indipendente e l'impulso a 90° di differenza di fase. L'ingresso di limite a 3 canali/asse, l'ingresso per uso generale a 7 canali/asse e l'uscita per uso generale a 3 canali/asse sono disponibili. Inoltre, a seconda dell'impostazione del software, 5 ingressi generici possono essere utilizzati come ingressi di allarme e le uscite generiche come uscite di cancellazione del contatore di deviazione. In grado di controllare il jogging a velocità fissa o con accelerazione e decelerazione lineare/curva, posizionamento e ritorno all'origine È dotato di un circuito integrato di controllo del motore della serie PCL6100 di Nippon Pulse Motor Co., Ltd., in grado di controllare il jogging, il posizionamento, il ritorno all'origine, il controllo della sincronizzazione e l'interpolazione lineare.
