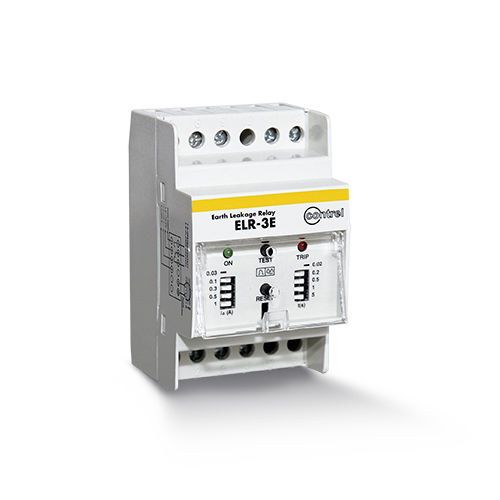

ELR-3E TA esterno. 1 soglia di intervento. Set-point, tempo di intervento regolabili.
Relè differenziale di terra ad 1 soglia di intervento, modulare (per profilato DIN da 35mm). TA esterno. Soglie impostabili tramite dip-switch.
Presentazione
Gamma ELR
Nome dispositivo ELR-3E
Tipo di prodotto Relè differenziale
Compatibilità gamma CT-1 sensori di corrente differenziale
Caratteristiche tecniche
Applicazione Relè protezione corrente residua
Alimentazione 240/415 VCA 50/60Hz
110 VCA/CC
24/48 VCA/CC (opzionale)
Potenza assorbita 3 VA
Tipo di misura Misura interna della corrente di guasto verso terra
Regolazione ritardo guasto a terra residuo 0,03 A o 0,1 A o 0,3 A o 0,5 A o 1 A
Regolazione tempo di intervento 0,02 s o 0,2 s o 0,5 s o 5 s
Tipologia di intervento Tipo A
Funzione di prova Locale
Relè di uscita 1 in scambio (TRIP)
5 A (240 VCA)
Segnalazioni LED verde (power ON)
LED rosso (Intervento relè)
Modalità di montaggio Guida DIN 3 moduli
Conformità a norme IEC/EN 61010
IEC/EN 61000-6-2EN
IEC/EN 61000-6-3
IEC/TR 60755
CEI EN 60947-2 Annex M
Peso prodotto 190g
Ambiente
Grado di protezione IP IP40 frontale
IP20 contenitore
Umidità relativa 5...90%
Temperatura d'impiego -10...+60 °C
Temperatura di stoccaggio -20...+80 °C
