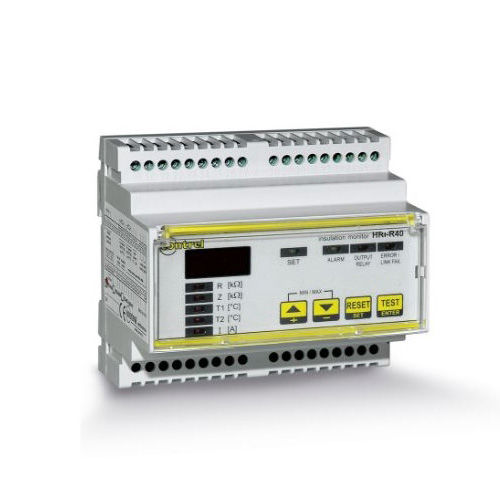

Controllore di isolamento per applicazioni mediche HRI-R40

HRI-R40 Controllore d'isolamento per circuiti IT-M 230 VCA Il dispositivo HRI-R40 è dedicato alle isole IT degli ospedali, esso consente di monitorare l'isolamento della rete e di segnalare eventuali guasti dell'isolamento al momento della loro comparsa. Presentazione Gamma HRI Nome dispositivo HRI-R40 Tipo di prodotto Dispositivo per controllo isolamento Applicazione Ospedale Sistema di messa a terra IT Caratteristiche tecniche Tensione rete 24...230 VCA a 50...60 Hz Alimentazione 115-230 VCA 50/60 Hz Potenza assorbita 5 VA Tipo di misura Misura isolamento 0...999 kOhm/HIGH Impedenza dell'isolamento della rete: 0...999 kOhm Temperatura da termosonda tipo Rd PT100 a 2 o 3 fili - 0...250 °C Misura corrente da TA, esterno con secondario 5 A Visualizzazioni locali Valore resistenza isolamento con segnalazione valore oltre fondo scala e guasto franco terra valore temperatura misurata 0...200 °C per canale 1 Valore temperatura misurata 0...200 °C per canale 2 Valore corrente misurata 0...999 A Valore impedenza isolamento Parametri programmazione Mancanza collegamento dispositivo alla linea (Link-Fail) Stato uscita relè Valore capacità della linea verso terra Memorizzazione valore min. isolamento e max temperatura e corrente Tipo di segnale di controllo Componente continua con filtro digitale Soglia di intervento Basso isolamento 50...500 kOhm, precisione 5%, isteresi 5%, ritardo impostabile Sovratemperatura 0...200 °C, precisione 2% Sovraccarico corrente 1...999 A, precisione 2% Bassa impedenza (disattivabile) Dispositivo non connesso alla linea (Link-Fail) Tempo di risposta 3 s Misura di corrente 1 mA Misura di tensione 24 VCC Impedenza interna 200 kOhm
