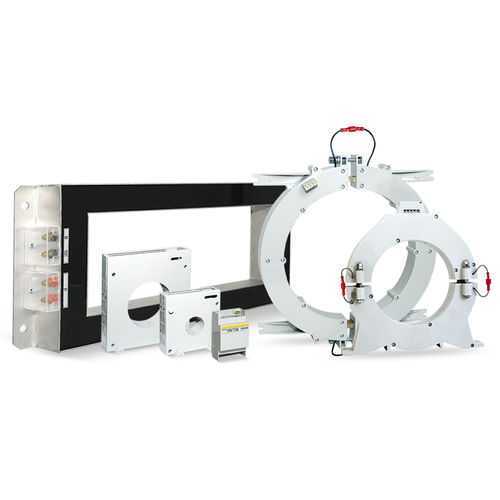

Trasformatore di potenza CT series

incapsulatoa innestocon dispersione a terra

I RELÈ DIFFERENZIALI DI TERRA ELR, possono essere collegati ai TRASFORMATORI DI CORRENTE TOROIDALI: Devono essere attraversati dai cavi della linea da controllare; inserire le fasi e il neutro se presente. Il cavo di terra NON deve attraversare il trasformatore di corrente. NOTA: attorcigliare i fili di collegamento tra toroide e relè, tenerli lontano dai cavi di potenza, ed in presenza di forti campi elettromagnetici usare un conduttore schermato. Attorcigliare separatamente la coppia di cavi del segnale (terminali 1-2) dalla coppia del circuito di controllo (terminali 3-4) ove presente. Ridurre al minimo la distanza tra il toroide ed il relé tramite specifici modelli di relé
