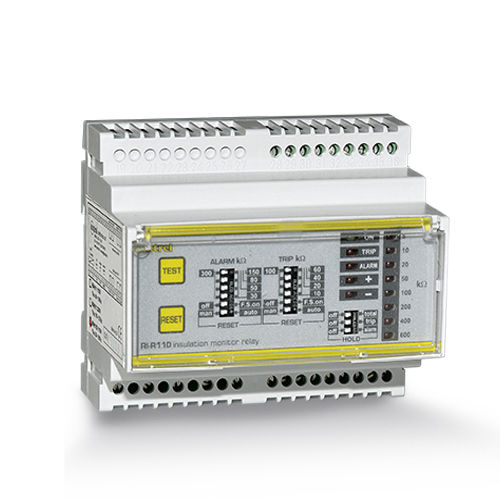

Controllore di isolamento RI-R11(D)

I dispositivi permettono il controllo permanente dell'isolamento di reti elettriche in corrente continua isolate da terra (reti IT). Il controllo viene realizzato misurando la variazione di potenziale delle due polarità delle rete con riferimento alla terra. L'alimentazione ausiliaria viene prelevata dalla rete sotto controllo. Questi dispositivi hanno due soglie di intervento regolabili tramite microinterruttori frontali definite ALARM e TRIP che segnalano quando il livello dell'isolamento è sceso sotto il livello di soglia. L'intervento è segnalato tramite LED frontali con indicazione del polo (+ o -) che presenta il basso isolamento. La segnalazione di intervento da riportare a distanza è realizzata tramite due relè a doppio scambio con contatti liberi da tensione. I relè possono essere programmati anche in sicurezza positiva (funzione FAIL-SAFE, normalmente eccitati). Sul fronte sono presenti i pulsanti di TEST e RESET; il test può essere attivato localmente o da un pulsante esterno mentre il reset può essere impostato in manuale o automatico, sia con pulsante locale che con pulsante esterno. Nei modello RI-R11D é presente anche una segnalazione del livello di isolamento dell'impianto tramite barra di led.
