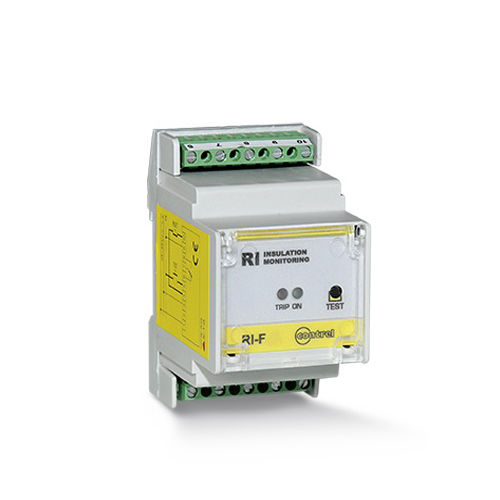

RI-F22 Dispositivo per controllo isolamento 230 VCA a soglia fissa
Controllore permanente di isolamento a soglia fissa per impianti IT 230 VCA
Presentazione
Gamma RI
Nome dispositivo RI-F22
Tipo di prodotto Dispositivo per controllo isolamento
Applicazione Protezione impianti di produzione
Protezione motori
Protezione linee di trasformazione
Sistema di messa a terra IT
Caratteristiche tecniche
Tensione rete 230 VAC a 50...60 Hz
Alimentazione 220...240 VCA 50/60Hz
110...125 VCA (opzionale)
Potenza assorbita 3 VA
Tipo di misura Resistenza dell'isolamento della rete
Soglia di intervento Allarme: Fissa a 100 kOhm
Tempo di risposta 1 s
Misura di corrente 0,1 mA (max)
Misura di tensione 12 VCC
Impedenza interna 100 kOhm
Funzione di prova Locale
Relè di uscita 1 in scambio (TRIP)
5 A (240 VCA)
Segnalazioni LED verde (power ON)
LED rosso (Intervento relè)
Modalità di montaggio Guida DIN 3 moduli
Conformità a norme CEI-EN 61010-1
CEI-EN 61557-8
CEI-EN 61326-1
Peso prodotto 300g
Ambiente
Grado di protezione IP IP40 frontale
IP20 contenitore
Umidità relativa 5...90%
Temperatura d'impiego -10...+60 °C
Temperatura di stoccaggio -20...+70 °C
