Servo-amplificatore DC Accelus ASC series

brushlesspasso-passodigitale

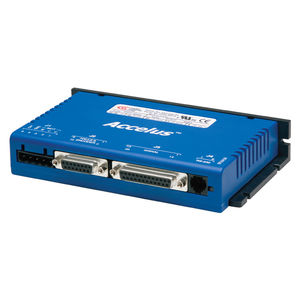

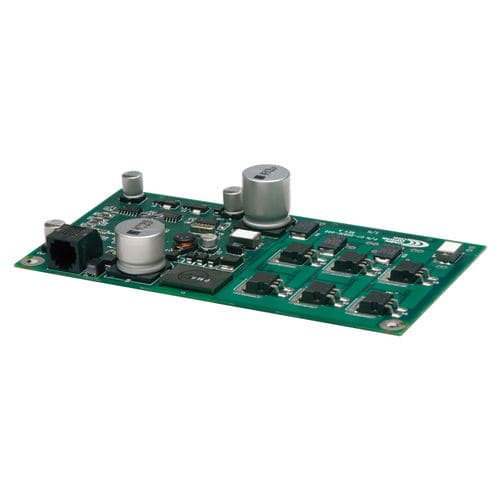

L'ASC offre un controllo ad alte prestazioni dei motori brushless e a spazzola in una scheda economica. È disponibile anche una versione montata a pannello. Le modalità di coppia e velocità sono completate dalla modalità di posizione Step/direzione. Il feedback è costituito da encoder incrementale e sale digitali. Specifiche CORRENTE CONTINUA 6A CORRENTE DI PACE 18A TENSIONE DI ALIMENTAZIONE 20-55 VDC DIMENSIONI 154.2 X 89,1 X 29,1 mm INGRESSI DIGITALI 6 USCITE DIGITALI 2 FEEDBACK Sale digitali, incrementali INTERFACCIA DI COMANDO Analogico, Passo/Direzione, PWM AMBIENTE Commerciale - Montaggio su PCB - Controllo di posizione, velocità e coppia - Interfaccia del controllore Interfaccia passo-passo Comando di velocità/coppia ±10V Comando PWM Velocità / Coppia Ingranaggi elettronici - Controllo orientato al campo per Velocità / Coppia ottimale - Auto-Tuning e Auto-Phasing - Feedback Encoder digitale e sale - I/O programmabile: 6 ingressi, 2 uscite - Componente riconosciuto UL e cUL secondo UL 61010-1 3a edizione descrizione Il servoamplificatore Accelus™ aziona motori brushless DC in modalità posizione, velocità o coppia con controllo digitale al 100%. La commutazione è sinusoidale utilizzando il feedback dell'encoder del motore. I segnali di Hall sono utilizzati per l'inizializzazione e la correzione di fase, eliminando la caccia al motore dopo l'accensione. Il controllo avanzato orientato al campo assicura la massima coppia del motore su un'ampia gamma di velocità, riducendo al minimo il riscaldamento del motore e massimizzando l'efficienza. Gli algoritmi di controllo digitale trasformano le correnti dello statore in corrente alternata in componenti diretti e in quadratura. La corrente di quadratura che produce la coppia è controllata dall'anello di corrente, e il componente diretto è guidato a zero eliminando le perdite dalla corrente che non produce coppia.
