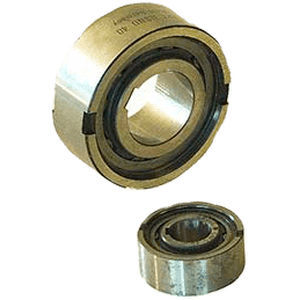

Ruota libera a rulli CNA series

a cuscinetto– avanzamento intermittente

Le ruote libere CNAS e CNFS sono frizioni a rampa a rulli per impieghi leggeri, realizzate con cuscinetti di dimensioni standard; il tipo CNAS è compatibile con i cuscinetti a sfera della serie 62 e il tipo CNFS con i cuscinetti a rulli della serie NU 23. Frizioni CNAS Nelle frizioni CNAS la trasmissione della coppia dalla pista esterna avviene per interferenza con il foro dell'alloggiamento, che deve essere in tolleranza H6 o J7. L'alloggiamento deve essere in acciaio o in ghisa di alta qualità con diametro esterno minimo conforme alla dimensione "K" della tabella. La trasmissione dall'albero avviene tramite una chiavetta con tolleranza h6 o j6, tranne che per la frizione CNAS 6, dove la trasmissione avviene tramite pressatura sull'albero con tolleranza n6. Frizioni CNFS Sul tipo CNFS la trasmissione della coppia dalla pista esterna avviene tramite due chiavette nella faccia terminale della pista esterna. Per una buona collocazione della frizione, il foro dell'alloggiamento deve essere in tolleranza H6 o G7, tranne nei casi in cui non vengono utilizzate le chiavette per la trasmissione della coppia, quando il foro dell'alloggiamento deve essere in tolleranza K6 per fornire il necessario accoppiamento di interferenza. La trasmissione dall'albero avviene tramite una chiave con tolleranza h6 o j6.
