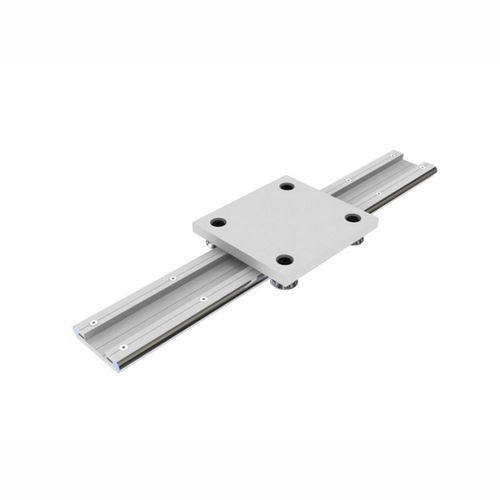

Guida lineare a rotelle AG series

in alluminioper carichi pesantisu guida di scorrimento

La guida G20 è nata per poter garantire maggiore stabilità e carichi più elevati, considerando l’aumento sia della base d’appoggio che dell’interasse delle barre d’acciaio. Sono state maggiorate le viti di fissaggio del profilo sulla barre portandole da M5 a M8. Per l’ancoraggio alla struttura abbiamo creato la predisposizione per due fissaggi a 45 mm di interasse tra loro così da evitare una tendenza all’oscillazione che si può verificare con il solo ancoraggio centrale. Il carrello standard ha le dimensioni 275x300. A richiesta è possibile creare carrelli su misura ancora più grandi e con lavorazioni speciali. Le guide vengono fornite nella misura richiesta fino a una lunghezza massima di 6000 mm. Per lunghezze maggiori il sistema è giuntabile (vedi pag. 54) Il sistema viene fornito completo di carrelli, rotelle concentriche ed eccentriche. Il montaggio è a cura dell’acquirente per consentire le necessarie ulteriori lavorazioni. Le barre in acciaio, salvo specifica del cliente, vengono sempre fornite più corte del profilo in alluminio di una misura pari a due volte T per poter montare i “ferma barra”.
