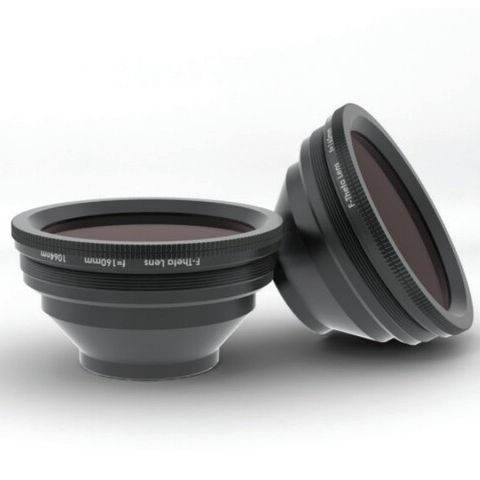

Lente F-theta GCO-31 series

sfericovisibileultravioletto

Le lenti F-theta sono obiettivi a campo piano, comunemente utilizzati in combinazione con lo scanner galvanometrico XY. A differenza di un obiettivo normale che focalizza un fascio collimato in ingresso su un piano sferico dell'immagine, un obiettivo F-theta focalizza su una superficie piana dell'immagine. Allo stesso tempo, mantiene quasi costante la dimensione della macchia sull'intero campo quando il fascio in ingresso scansiona con un angolo di ingresso θ。 La posizione dello spot sul piano dell'immagine è direttamente proporzionale all'angolo di scansione, ovvero alla condizione F-theta: y '=f '*θ La serie di lenti F-theta di Daheng (GCO-31) soddisfa la condizione F-theta meglio dello 0,1%. Per la lavorazione dei materiali al laser, le lenti F-theta garantiscono il miglior risultato di lavorazione sull'intero campo di scansione. Queste lenti contribuiscono alle linee di produzione, soprattutto per le applicazioni più sofisticate. L'ampia gamma di applicazioni comprende: ◆ foratura e taglio di metalli e ceramiche ◆ Saldatura di plastica ◆ Marcatura ◆ Pulizia per il trattamento o il restauro PARAMETRI CHIAVE l'angolo di scansione complessivo, θmax, si riferisce all'angolo di scansione diagonale massimo. ◆ Il diametro del fascio di ingresso, φbeam(1/e2), è il diametro del fascio in cui l'intensità ottica è pari al 13,5% dell'intensità di picco del fascio laser. fattore di apodizzazione （FAP） è il rapporto tra il diametro del fascio, φbeam, e la pupilla d'ingresso, φaper , della lente F-theta. Il FAP viene utilizzato per calcolare la dimensione minima possibile del punto di messa a fuoco. il valore di diffrazione M2 si riferisce alla capacità di focalizzare la luce laser, definita dagli standard ISO11146. È il rapporto tra l'angolo di divergenza di un raggio laser e l'angolo di divergenza di un raggio gaussiano ideale. Un fascio gaussiano fornirebbe la dimensione più piccola possibile del punto di messa a fuoco, il cui valore M2 è pari a 1.
