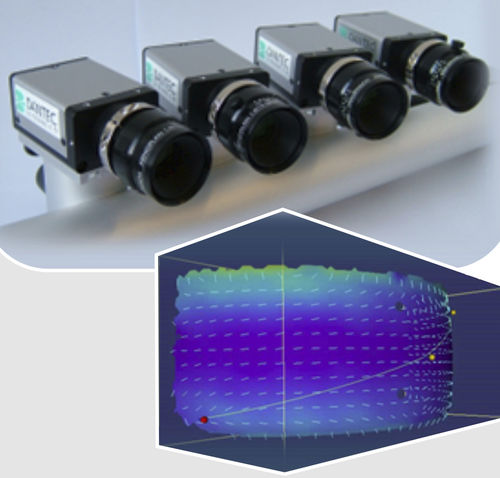

Il nuovo hub elettronico controlla l'acquisizione delle immagini con il sistema di correlazione digitale delle immagini (DIC) Q-400. L'unità assicura che le immagini vengano registrate esattamente nello stesso momento.
In parallelo si possono registrare molti tipi diversi di segnali in combinazione con la procedura di misura. Ad esempio, i valori di carico registrati possono essere facilmente impostati in relazione ai dati di deformazione e deformazione misurati.
Il nuovo mozzo elettronico supporta lo standard GenIcam / GenTL come parte integrante del nostro sistema DIC. Questo standard consente l'utilizzo di un'ampia gamma di modelli di telecamere basate sulla trasmissione dati GigE, Firewire (FW) B o CoaXPress®.
Sulla base dello standard GenTL, molti modelli diversi di telecamere sono completamente controllati dalla nostra soluzione di analisi di misura DIC Istra4D - tempo di esposizione, frame rate, guadagno, pre-post trigger ecc.- senza che l'operatore debba utilizzare altri software. Il nuovo hub elettronico è compatibile anche con la modalità multicamera Istra4D DIC
Caratteristiche
- Interfacce per telecamere FW B o GigE disponibili
- Trigger esteso su tutti gli ingressi di segnale
- Pronta per registrare facilmente fino a 8 canali di segnali analogici da dispositivi esterni (forza, calore, ecc.)
- 2 canali per l'uscita analogica in tempo reale
- Gamma di frequenza fino a 100.000 fotogrammi al secondo
---
