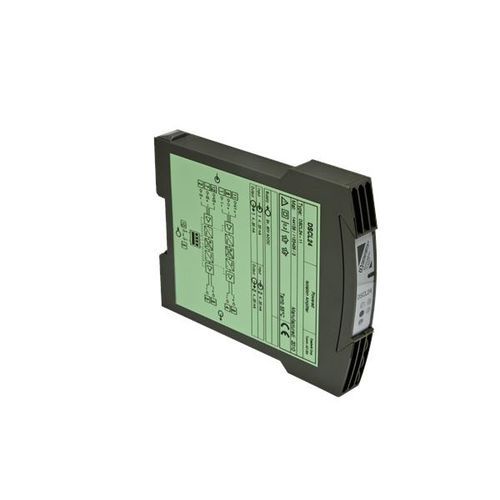

Isolatore di segnale DSCL24

di correntealimentato da circuitodi tensione

Ogni modulo isolatore configurabile in fabbrica DSCL24 a singolo canale fornisce fino a 36 diverse configurazioni di ingressi e uscite in corrente o tensione di processo. Un esclusivo strumento snap-in permette di estrarre rapidamente la scheda elettronica dei moduli per consentire all'utente di riposizionare quattro (4) ponticelli e riconfigurare ogni modulo I/O. L'impostazione predefinita di fabbrica fornisce 4-20mA di corrente di ingresso e di uscita. Ogni modulo di isolamento configurabile in fabbrica DSCL24 fornisce un isolamento totale a 3 vie con 2300 Vrms CMV in ingresso per l'uscita e 3700 Vrms CMV di alimentazione per la protezione degli I/O. Sono disponibili due versioni di moduli che accettano un'alimentazione universale da 24 a 60 V CC o CA e da 85 a 230 V CC o CA con un consumo di corrente alternata da 45 a 400 Hz.
