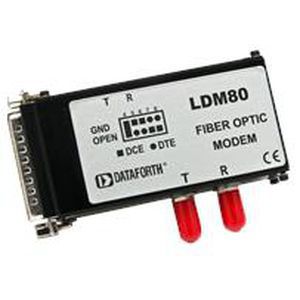

Modem a fibra ottica LDM80

LDM80 è un piccolo ed economico trasmettitore/ricevitore in fibra ottica completamente alimentato dalla porta host RS-232. L'involucro dell'LDM80 è un guscio conduttivo che riduce notevolmente le radiazioni RF e la suscettibilità. Il robusto involucro metallico è abbastanza piccolo da poter essere montato sul pannello posteriore delle tipiche apparecchiature informatiche, risparmiando spazio prezioso sulla scrivania e sul pavimento. Una coppia di queste unità consente di sostituire la maggior parte dei collegamenti dei cavi RS-232C e di estenderli con un cavo in fibra ottica duplex. Il normale limite RS-232 di 15 m (50 piedi) può essere esteso a 3,5 km (2,2 miglia). Le comunicazioni dati in fibra ottica forniscono una completa reiezione EMI/RFI, isolamento, eliminazione dei loop di terra e riduzione dei tassi di errore. La sicurezza dei dati è migliorata dalle emissioni elettromagnetiche quasi inesistenti. Il collegamento RS-232 avviene tramite connettori maschio o femmina EIA a 25 pin. Il collegamento della fibra ottica avviene tramite connettori ST. LDM80 è equivalente a un circuito RS-232 full duplex a 3 fili. I segnali di handshake sono collegati localmente come in Figura 1. I LED di segnalazione si accendono durante uno "SPAZIO" sulla trasmissione o ricezione dei dati. Per il collegamento alle porte DTE (Data Terminal Equipment) o DCE (Data Communication Equipment) è previsto un interruttore DIP di inversione TD/RD.
